Offshorekabel
Offshore- en scheepskabel volgens NEK TS 606 en IEC 60092 voor platforms, boorschepen, FPSO’s en schepen. De NEK 606-types zijn halogeenvrij, vlamvertragend en bestand tegen olie en boorspoeling. RFOU en RU voor gewone kringen, de brandwerende BFOU en BU met mica-barrière voor nood- en veiligheidssystemen, plus instrumentatie- en middenspanningsvarianten. Daarnaast Type P volgens IEEE 1580, voor voeding, besturing en meetsignalen. Q Cables levert op aanvraag met de levertijd vooraf genoemd.
Types in deze categorie
RFOU 0,6/1 kV
NEK 606 offshore-energiekabel, halogeenvrij, omvlochten
Levertijd: Op aanvraag; de levertijd staat in de offerte.

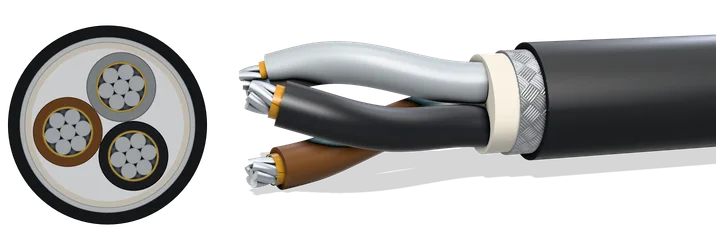

BFOU 0,6/1 kV
NEK 606 brandwerende offshore-energiekabel, halogeenvrij, omvlochten
Levertijd: Op aanvraag; de levertijd staat in de offerte.

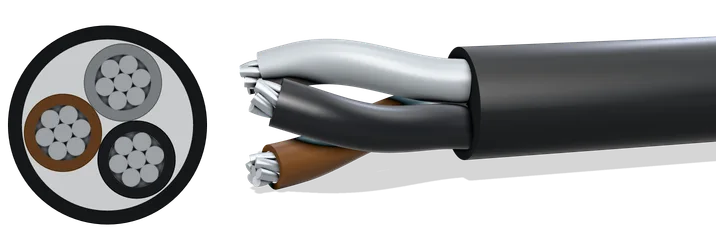

RU 0,6/1 kV
NEK 606 offshore-energiekabel, halogeenvrij, ongewapend
Levertijd: Op aanvraag; de levertijd staat in de offerte.
BU 0,6/1 kV
NEK 606 brandwerende offshore-energiekabel, halogeenvrij, ongewapend
Levertijd: Op aanvraag; de levertijd staat in de offerte.

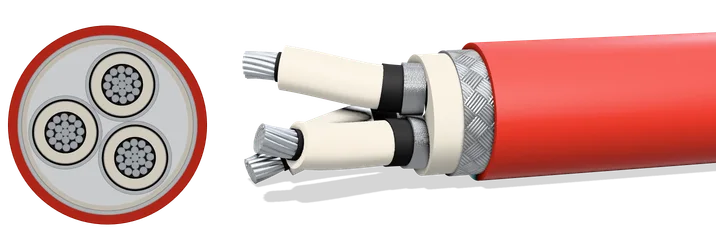

RFOU 6/10 kV
NEK 606 offshore-middenspanningskabel, halogeenvrij, omvlochten
Levertijd: Op aanvraag; de levertijd staat in de offerte.
RFOU(c) 250 V
NEK 606 offshore-instrumentatiekabel, collectieve afscherming
Levertijd: Op aanvraag; de levertijd staat in de offerte.

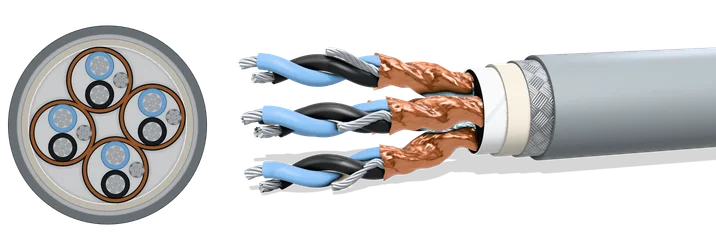

RFOU(i) 250 V
NEK 606 offshore-instrumentatiekabel, individueel afgeschermde paren
Levertijd: Op aanvraag; de levertijd staat in de offerte.

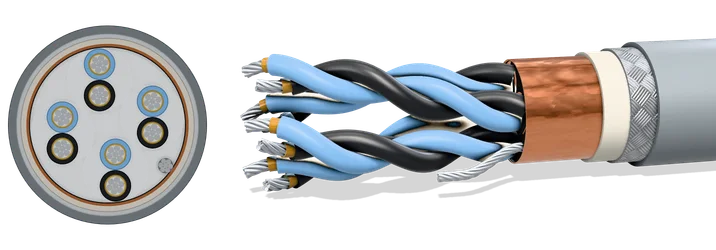

BFOU(c) 250 V
NEK 606 brandwerende offshore-instrumentatiekabel, collectieve afscherming
Levertijd: Op aanvraag; de levertijd staat in de offerte.

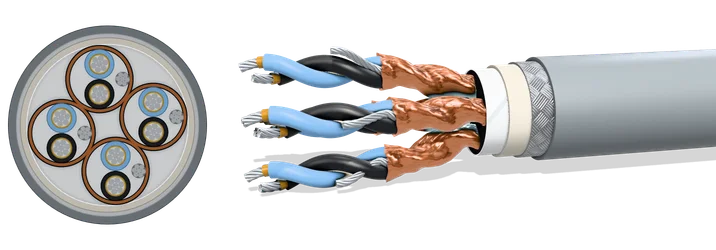

BFOU(i) 250 V
NEK 606 brandwerende offshore-instrumentatiekabel, individueel afgeschermde paren
Levertijd: Op aanvraag; de levertijd staat in de offerte.

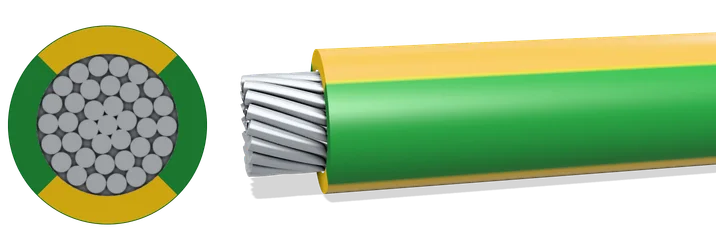

UX
NEK 606 offshore-aardgeleider, halogeenvrij, ongemanteld
Levertijd: Op aanvraag; de levertijd staat in de offerte.

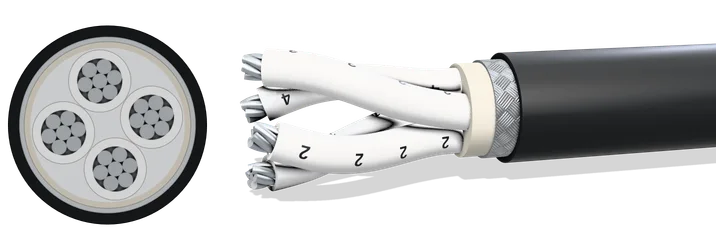

BS 6883
Offshore EPR flexibele energie- en stuurstroomkabel, 0,6/1 kV
Levertijd: Op aanvraag; de levertijd staat in de offerte.

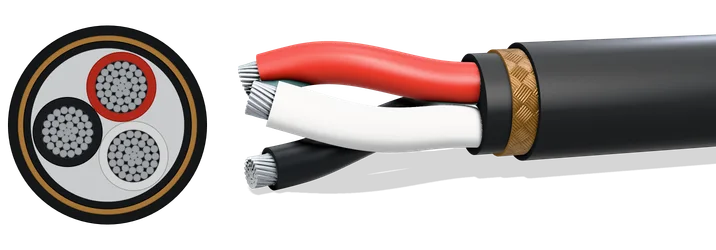

Type P power
IEEE 1580 offshore-energiekabel, XLPO, ongewapend, met bronzen vlecht (B) of met vlecht en buitenmantel (BS), 0,6/1 kV
Levertijd: Op aanvraag; de levertijd staat in de offerte.

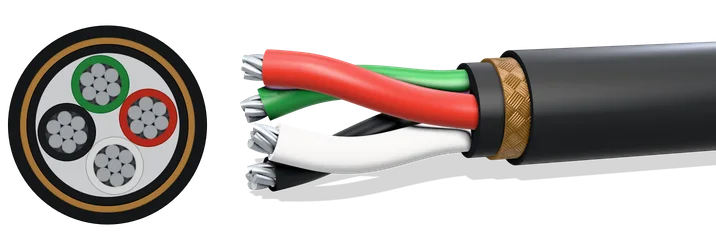

Type P control
IEEE 1580 offshore-stuurstroomkabel, 4 tot 91 aders, XLPO, ongewapend, met bronzen vlecht (B) of met vlecht en buitenmantel (BS), 0,6/1 kV
Levertijd: Op aanvraag; de levertijd staat in de offerte.

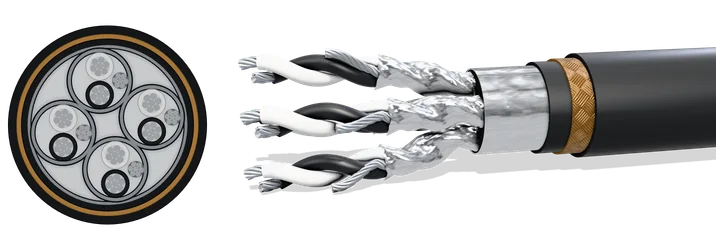

Type P instrumentation pairs
IEEE 1580 offshore-instrumentatiekabel, paren met elk een eigen scherm, XLPO, ongewapend, B of BS, 0,6/1 kV
Levertijd: Op aanvraag; de levertijd staat in de offerte.

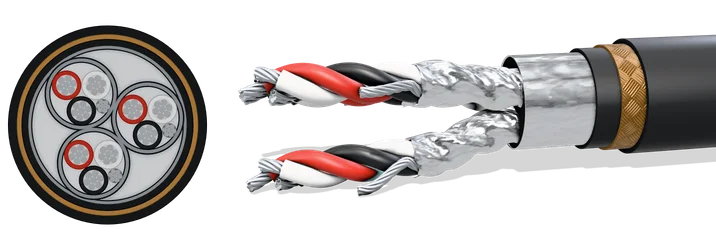

Type P instrumentation triads
IEEE 1580 offshore-instrumentatiekabel, drietallen met elk een eigen scherm, XLPO, ongewapend, B of BS, 0,6/1 kV
Levertijd: Op aanvraag; de levertijd staat in de offerte.
Waarvoor NEK 606 staat
NEK TS 606 is de Noorse specificatie voor kabel op offshore-installaties voor olie en gas. De kabel wordt ook op FPSO’s en schepen gebruikt; klassegekeurde scheepskabel volgt IEC 60092. NEK TS 606 bouwt voort op IEC 60092 en stelt strenge eisen aan brandgedrag, halogeenvrijheid en bestendigheid tegen boorspoeling. De typen zijn er voor voeding, verlichting, besturing en instrumentatie in zowel veilige als gevarenzones, tot en boven 1 kV.
De aanduidingen volgen een vast patroon. RFOU en BFOU zijn de omvlochten uitvoeringen; BU en RU zijn ongewapend. De toevoeging (c) staat voor een collectieve afscherming en (i) voor een individuele afscherming per paar of triade, gebruikelijk bij de 250 V signaaltypen.
Brand, halogeenvrij en boorspoeling
Op een platform of schip telt elk detail van het brandgedrag. De NEK 606-kabels zijn vlamvertragend volgens IEC 60332-3 (bundeltest) en halogeenvrij volgens IEC 60754, met lage rookontwikkeling volgens IEC 61034. De thermohardende buitenmantel (SHF2) is bestand tegen olie en boorspoeling. Voor circuits met functiebehoud kiest u de brandwerende B-types BFOU en BU (mica-barrière, IEC 60331-21); RFOU en RU zijn vlamvertragend, niet brandwerend.
Type P volgens IEEE 1580
Type P is flexibele offshore- en scheepskabel volgens IEEE 1580, met de UL 1309 / CSA 245-listing Type X110. De aders zijn van vertind koper met veel draden, met XLPO-isolatie, en de maten staan in AWG en kcmil; de mm² staat er per maat bij. Er zijn drie uitvoeringen: ongewapend, met bronzen vlecht (B) en met vlecht en buitenmantel (BS). Alleen BS is geschikt voor Class I Division 1 en Zone 1. Er zijn vier types: Type P power voor voeding, Type P control voor besturing, en Type P instrumentation pairs en Type P instrumentation triads voor meetsignalen. Het blad noemt geen halogeenvrije mantel: vraagt het bestek halogeenvrij, dan kiest u een NEK 606-type.
Projectlevering
Offshorekabel loopt vaak in projecthoeveelheden met een vaste lengteverdeling. Stuur de kabellijst met typen, formaties en lengtes, dan leggen wij de verdeling over de haspels en de levermomenten vooraf vast en leveren gefaseerd op afroep.
| Type | Spanning | CPR | Norm | Geleider | Beschikbaarheid en levertijd |
|---|---|---|---|---|---|
| RFOU 0,6/1 kV | 0,6/1 kV | - | NEK TS 606 | Vertind, gegloeid, meerdradig rond koper, klasse 2 volgens IEC 60228. Klasse 5 (flexibel) op aanvraag | Op aanvraag De levertijd staat in de offerte. |
| BFOU 0,6/1 kV | 0,6/1 kV | - | NEK TS 606 | Vertind, gegloeid, meerdradig rond koper, klasse 2 volgens IEC 60228. Klasse 5 (flexibel) op aanvraag | Op aanvraag De levertijd staat in de offerte. |
| RU 0,6/1 kV | 0,6/1 kV | - | NEK TS 606 | Vertind, gegloeid, meerdradig rond koper, klasse 2 volgens IEC 60228 | Op aanvraag De levertijd staat in de offerte. |
| BU 0,6/1 kV | 0,6/1 kV | - | NEK TS 606 | Vertind, gegloeid, meerdradig rond koper, klasse 2 volgens IEC 60228 | Op aanvraag De levertijd staat in de offerte. |
| RFOU 6/10 kV | 6/10 (12) kV | - | NEK TS 606 | Vertind, gegloeid, meerdradig rond koper, klasse 2 volgens IEC 60228 | Op aanvraag De levertijd staat in de offerte. |
| RFOU(c) 250 V | 150/250 V | - | NEK TS 606 | Vertind, gegloeid, meerdradig koper, klasse 2 volgens IEC 60228. Klasse 5 (flexibel) op aanvraag | Op aanvraag De levertijd staat in de offerte. |
| RFOU(i) 250 V | 150/250 V | - | NEK TS 606 | Vertind, gegloeid, meerdradig koper, klasse 2 volgens IEC 60228. Klasse 5 (flexibel) op aanvraag | Op aanvraag De levertijd staat in de offerte. |
| BFOU(c) 250 V | 150/250 V | - | NEK TS 606 | Vertind, gegloeid, meerdradig koper, klasse 2 volgens IEC 60228. Klasse 5 (flexibel) op aanvraag | Op aanvraag De levertijd staat in de offerte. |
| BFOU(i) 250 V | 150/250 V | - | NEK TS 606 | Vertind, gegloeid, meerdradig koper, klasse 2 volgens IEC 60228. Klasse 5 (flexibel) op aanvraag | Op aanvraag De levertijd staat in de offerte. |
| UX | 0,6/1 kV | - | NEK TS 606 | Vertind, gegloeid, meerdradig rond koper, klasse 2 volgens IEC 60228 | Op aanvraag De levertijd staat in de offerte. |
| BS 6883 | 0,6/1 kV | - | BS 6883 | Vertind, gegloeid, meerdradig rond koper, klasse 2 volgens IEC 60228 (klasse 5 flexibel voor de kleinste maten / op aanvraag) | Op aanvraag De levertijd staat in de offerte. |
| Type P power | 0,6/1 kV | - | IEEE 1580 Type P / UL 1309 | Zachtgegloeid, flexibel vertind koper met veel draden volgens IEEE 1580 tabel 11; het aantal draden per maat staat in de geleidertabel | Op aanvraag De levertijd staat in de offerte. |
| Type P control | 0,6/1 kV | - | IEEE 1580 Type P / UL 1309 | Zachtgegloeid, flexibel vertind koper volgens IEEE 1580 tabel 11; 19 draden in alle drie de maten | Op aanvraag De levertijd staat in de offerte. |
| Type P instrumentation pairs | 0,6/1 kV | - | IEEE 1580 Type P / UL 1309 | Zachtgegloeid, flexibel vertind koper volgens IEEE 1580 tabel 11; 19 draden in 18, 16 en 14 AWG | Op aanvraag De levertijd staat in de offerte. |
| Type P instrumentation triads | 0,6/1 kV | - | IEEE 1580 Type P / UL 1309 | Zachtgegloeid, flexibel vertind koper volgens IEEE 1580 tabel 11; 19 draden in 18 en 16 AWG | Op aanvraag De levertijd staat in de offerte. |
Wat is het verschil tussen RFOU en BFOU?
BFOU is de brandwerende uitvoering van RFOU: een mica-glasband over de geleiders houdt het circuit bij brand in stand (IEC 60331-21). RFOU is vlamvertragend, maar niet brandwerend. Kies BFOU voor nood- en veiligheidskringen; stuur de eis mee, dan bevestigen wij het juiste type.
Betekent (i) individueel afgeschermd?
Ja. (i) staat voor een individuele afscherming per paar of triade, (c) voor een collectieve afscherming over alle elementen. Individueel beperkt overspraak tussen signalen; collectief beschermt de bundel als geheel.
Zijn deze kabels geschikt voor gevarenzones?
NEK 606-kabel wordt toegepast in zowel veilige als gevarenzones op offshore-installaties. De uiteindelijke geschiktheid hangt af van het installatieontwerp en de certificering; wanneer het project erom vraagt, regelen wij de datasheet en certificaten zodat u de keuze kunt onderbouwen.
Waarom niet elke kabel een CPR-klasse heeft
Welke kabels buiten EN 50575 vallen, waarom dat iets anders is dan Fca, en wat u terugmeldt als de specificatie een klasse eist voor een type dat er geen heeft.
Lees het artikel →Instrumentatiekabel: PiMF, TiMF en afscherming
Wanneer individueel afschermen zin heeft en wanneer collectief volstaat.
Lees het artikel →Brandwerend of vlamvertragend: wat is het verschil?
Vier eigenschappen die in specificaties (bestek) door elkaar lopen: vlamvertragend, brandwerend, halogeenvrij en de CPR-klasse.
Lees het artikel →Offerte
Offshorekabel aanvragen
Stuur de kabellijst met typen, formaties, spanning en lengtes. U hoort snel wat wij kunnen leveren, met de levertijd en een lengteverdeling per haspel.
Niet gevonden wat u zoekt? Schroom niet om het te vragen. Ons bereik is groter dan deze lijst.
