Data- en LAN-kabel
Data- en LAN-kabel is twisted-pair bekabeling van 100 ohm voor netwerken, van Cat 5e (Klasse D, 100 MHz) tot Cat 7A (Klasse FA, 1.000 MHz). Kies de categorie op de snelheid en de schermvorm (U/UTP onafgeschermd tot S/FTP volledig afgeschermd) op de storing. Binnen kiest u LSZH, buiten een UV-bestendige mantel. Cat 7 S/FTP ligt op voorraad; de andere types leveren wij op bestelling, met de levertijd vooraf genoemd.
Types in deze categorie
Cat 7 S/FTP
Cat 7 S/FTP installatiekabel, foliepaar + collectieve vlecht, LSZH
Levertijd: 1–2 werkdagen uit voorraad
Op voorraad: 4×2×AWG 23
Cat 5e U/UTP
Cat 5e U/UTP LAN-installatiekabel, Klasse D
Levertijd: Op aanvraag; de levertijd staat in de offerte.

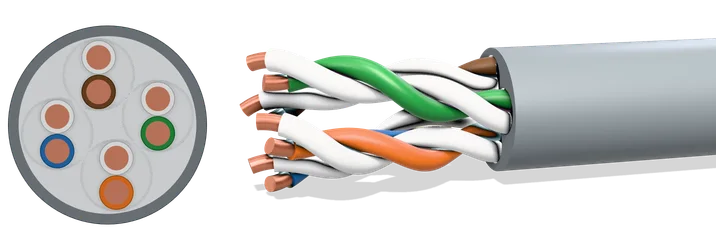

Cat 6 U/UTP
Cat 6 U/UTP LAN-installatiekabel, Klasse E
Levertijd: Op aanvraag; de levertijd staat in de offerte.

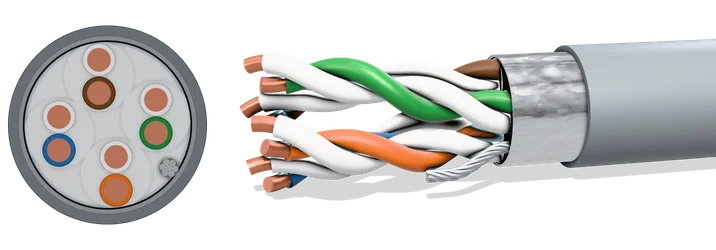

Cat 6 F/UTP
Cat 6 F/UTP foliegeschermde LAN-installatiekabel, Klasse E
Levertijd: Op aanvraag; de levertijd staat in de offerte.

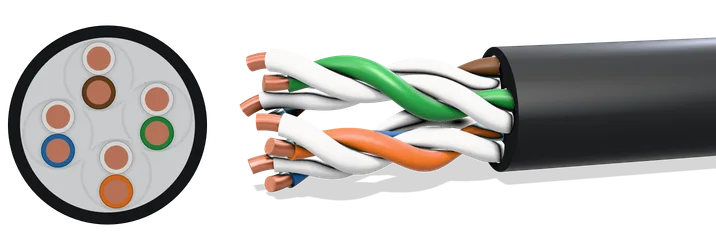

Cat 6 buiten U/UTP
Cat 6 U/UTP LAN-kabel voor buiten en in de grond, Klasse E
Levertijd: Op aanvraag; de levertijd staat in de offerte.

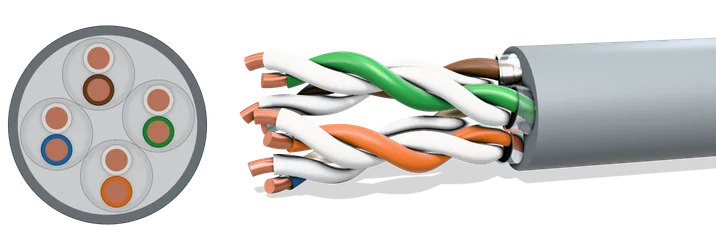

Cat 6A U/FTP
Cat 6A U/FTP installatiekabel, foliepaar-afscherming, LSZH
Levertijd: Op aanvraag; de levertijd staat in de offerte.

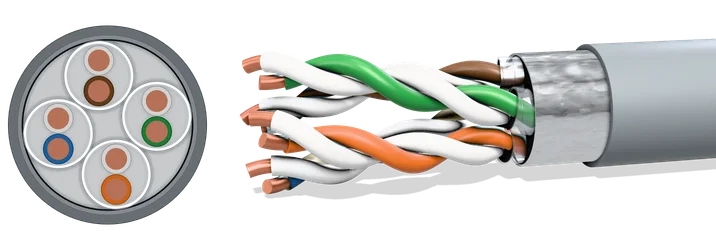

Cat 6A F/FTP
Cat 6A F/FTP installatiekabel, foliepaar + collectieve folie, LSZH
Levertijd: Op aanvraag; de levertijd staat in de offerte.
Cat 6A S/FTP
Cat 6A S/FTP installatiekabel, foliepaar + collectieve vlecht, LSZH
Levertijd: Op aanvraag; de levertijd staat in de offerte.

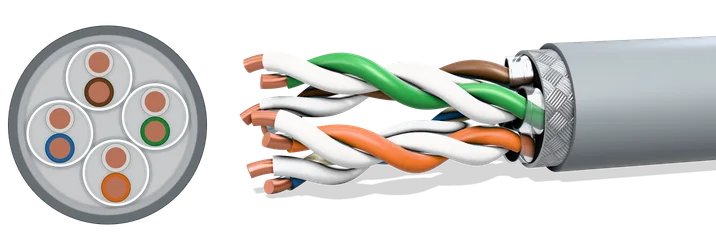

Cat 7A S/FTP
Cat 7A S/FTP installatiekabel, foliepaar + collectieve vlecht, LSZH
Levertijd: Op aanvraag; de levertijd staat in de offerte.
Categorie en klasse: van Cat 5e tot Cat 7A
De categorie bepaalt de bandbreedte waarover de kabel is gespecificeerd, niet de snelheid zelf. Cat 5e (Klasse D) gaat tot 100 MHz en is geschikt voor Gigabit Ethernet. Cat 6 (Klasse E) gaat tot 250 MHz. Cat 6A (Klasse EA) gaat tot 500 MHz en haalt 10 Gigabit over de volle 100 meter. Cat 7 (Klasse F) gaat tot 600 MHz en Cat 7A (Klasse FA) tot 1.000 MHz. Meer bandbreedte geeft meer marge tegen storing, maar niet vanzelf een hogere snelheid.
Schermvormen: U/UTP, F/UTP, U/FTP, F/FTP en S/FTP
De code voor de schermvorm leest u als (collectief)/(paar): U = onafgeschermd, F = folie en S = gevlochten. U/UTP is onafgeschermd, F/UTP heeft een collectieve folie, U/FTP schermt elk paar apart, en F/FTP en S/FTP combineren foliepaar-afscherming met een collectieve folie of vlecht. Meer afscherming betekent minder overspraak en instraling, en is nodig naarmate de klasse en de omgevingsstoring toenemen.
| Type | Spanning | CPR | Norm | Geleider | Beschikbaarheid en levertijd |
|---|---|---|---|---|---|
| Cat 7 S/FTP | - | Dca-s2,d2,a1 | ISO/IEC 11801 / EN 50288 | Massief blank koper, AWG 23 (nominaal 0,57 mm) | Op voorraad 1–2 werkdagen uit voorraad |
| Cat 5e U/UTP | - | Eca | ISO/IEC 11801 / EN 50288 | Massief blank koper, AWG 24 (nominaal 0,51 mm) | Op aanvraag De levertijd staat in de offerte. |
| Cat 6 U/UTP | - | Eca | ISO/IEC 11801 / EN 50288 | Massief blank koper, AWG 23 (nominaal 0,57 mm) | Op aanvraag De levertijd staat in de offerte. |
| Cat 6 F/UTP | - | Eca | ISO/IEC 11801 / EN 50288 | Massief blank koper, AWG 23 (nominaal 0,57 mm) | Op aanvraag De levertijd staat in de offerte. |
| Cat 6 buiten U/UTP | - | Fca | ISO/IEC 11801 / EN 50288 | Massief blank koper, AWG 23 (nominaal 0,57 mm) | Op aanvraag De levertijd staat in de offerte. |
| Cat 6A U/FTP | - | Dca-s2,d2,a1 | ISO/IEC 11801 / EN 50288 | Massief blank koper, AWG 23 (nominaal 0,57 mm) | Op aanvraag De levertijd staat in de offerte. |
| Cat 6A F/FTP | - | Dca-s2,d2,a1 | ISO/IEC 11801 / EN 50288 | Massief blank koper, AWG 23 (nominaal 0,57 mm) | Op aanvraag De levertijd staat in de offerte. |
| Cat 6A S/FTP | - | Dca-s2,d2,a1 | ISO/IEC 11801 / EN 50288 | Massief blank koper, AWG 23 (nominaal 0,57 mm) | Op aanvraag De levertijd staat in de offerte. |
| Cat 7A S/FTP | - | Dca-s2,d2,a1 | ISO/IEC 11801 / EN 50288 | Massief blank koper, AWG 23 (nominaal 0,57 mm) | Op aanvraag De levertijd staat in de offerte. |
Welke categorie heb ik nodig?
Voor Gigabit volstaat Cat 5e of Cat 6. Voor 10 Gigabit over de volle 100 meter kiest u Cat 6A. Cat 7 en Cat 7A geven meer bandbreedte en dus meer marge, maar vragen voor de volle klasse vaak GG45- of TERA-connectoren.
Afgeschermd of onafgeschermd?
Onafgeschermd (U/UTP) volstaat in een schone omgeving. Loopt de kabel langs vermogenskabels of machines, of vraagt de klasse het, kies dan een foliegeschermde of volledig afgeschermde uitvoering.
Leveren jullie ook buiten- en grondkabel?
Ja. Cat 6 buiten U/UTP heeft een UV- en weerbestendige PE-mantel, voor buiten en direct in de grond. Noem de toepassing, dan kiezen wij de juiste mantel.
Instrumentatiekabel: PiMF, TiMF en afscherming
Wanneer individueel afschermen zin heeft en wanneer collectief volstaat.
Lees het artikel →Cca, Dca of B2ca: welke CPR-klasse voor uw project
Wat de klassen betekenen, welke het Bbl vraagt en wat de keuze doet met prijs en levertijd.
Lees het artikel →Offerte
Data- en LAN-kabel aanvragen
Noem de categorie, de schermvorm en de omgeving (binnen, buiten of industrieel). Wij komen terug met het type, de mantel, de CPR-klasse, de prijs en de levertijd.
Niet gevonden wat u zoekt? Schroom niet om het te vragen. Ons bereik is groter dan deze lijst.
