Buskabel
Buskabel is afgeschermde datakabel voor veldbussen en gebouwautomatisering. RS-485-kabel heeft één of twee getwiste paren van 120 ohm (bij de B2ca-uitvoering 110 ohm) onder folie en vlecht, voor onder meer Modbus RTU. Er zijn vier uitvoeringen: LSZH, UV-bestendig PE, B2ca en gewapend. Voor KNX/EIB is er de groene kabel volgens de KNX-specificatie. Q Cables levert op aanvraag met de levertijd vooraf genoemd.
Types in deze categorie

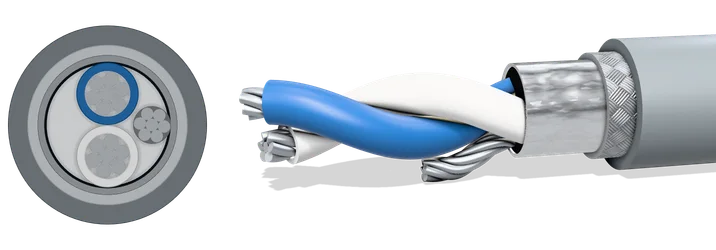

RS-485 1×2×0,20 LSZH
RS-485-buskabel, 1 paar 0,20 mm², 120 Ω, folie en vertinde koperen vlecht, LSZH-mantel
Levertijd: Op aanvraag; de levertijd staat in de offerte.

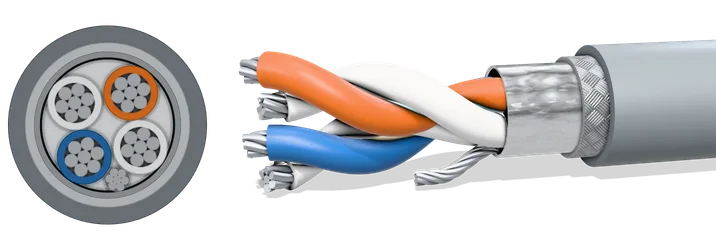

RS-485 2×2×0,20 LSZH
RS-485-buskabel, 2 paren 0,20 mm², 120 Ω, folie en vertinde koperen vlecht, LSZH-mantel
Levertijd: Op aanvraag; de levertijd staat in de offerte.

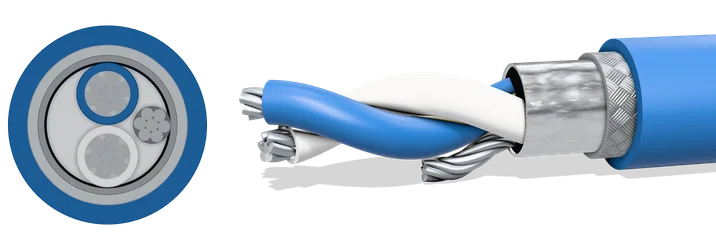

RS-485 1×2×0,22 LSZH B2ca
RS-485-buskabel, 1 paar 0,22 mm², 110 Ω, folie en vertinde koperen vlecht, blauwe LSZH-mantel, B2ca-s1a,d0,a1
Levertijd: Op aanvraag; de levertijd staat in de offerte.

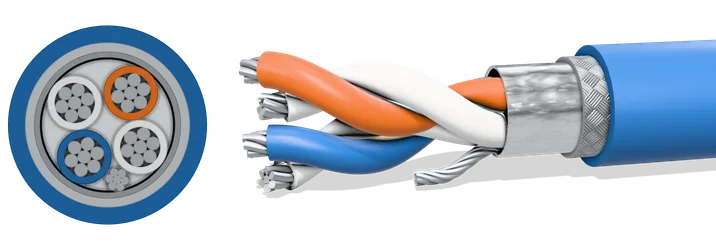

RS-485 2×2×0,22 LSZH B2ca
RS-485-buskabel, 2 paren 0,22 mm², 110 Ω, folie en vertinde koperen vlecht, blauwe LSZH-mantel, B2ca-s1a,d0,a1
Levertijd: Op aanvraag; de levertijd staat in de offerte.

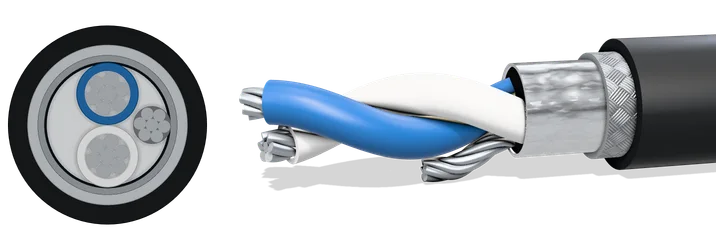

RS-485 1×2×0,20 PE UV
RS-485-buskabel, 1 paar 0,20 mm², 120 Ω, folie en vertinde koperen vlecht, UV-bestendige PE-mantel
Levertijd: Op aanvraag; de levertijd staat in de offerte.

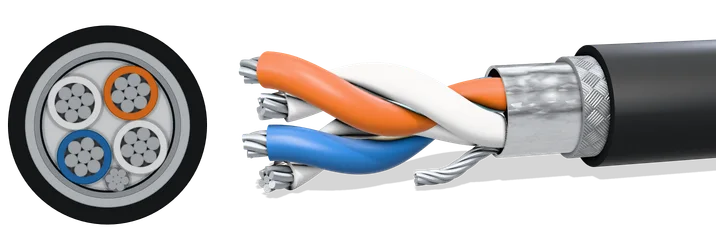

RS-485 2×2×0,20 PE UV
RS-485-buskabel, 2 paren 0,20 mm², 120 Ω, folie en vertinde koperen vlecht, UV-bestendige PE-mantel
Levertijd: Op aanvraag; de levertijd staat in de offerte.

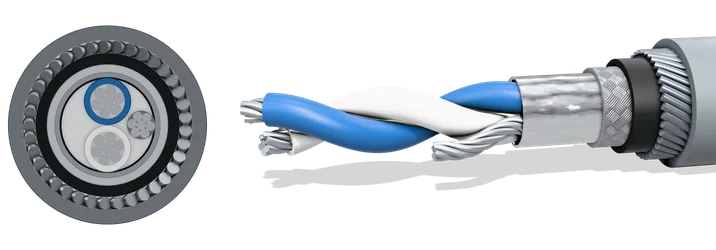

RS-485 1×2×0,22 SWA PVC
RS-485-buskabel, 1 paar 0,22 mm², 120 Ω, folie en vertinde koperen vlecht, staaldraadgewapend, PVC-mantel
Levertijd: Op aanvraag; de levertijd staat in de offerte.

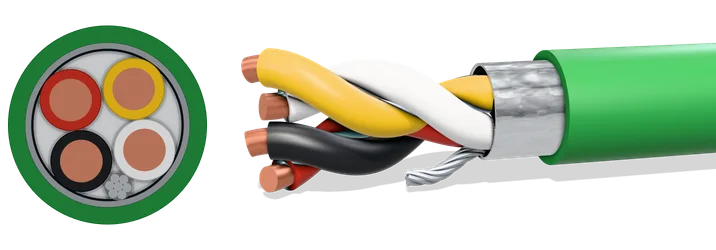

KNX/EIB-buskabel
KNX/EIB-buskabel volgens de KNX-specificatie, J-Y(St)Yh 2×2×0,8, groen
Levertijd: Op aanvraag; de levertijd staat in de offerte.
Wat een buskabel anders maakt
Een RS-485-buskabel draagt data, geen vermogen. Wat telt, is de karakteristieke impedantie: die moet passen bij de afsluitweerstanden aan de uiteinden van de bus, anders kaatst het signaal terug. RS-485 (EIA/TIA-485) rekent met 120 ohm. Onze RS-485-kabels hebben 120 ohm, of 110 ohm ±15 ohm bij de B2ca-uitvoering. Het paar is getwist en ligt onder folie plus een vertinde koperen vlecht, tegen storing van frequentieregelaars en motorkabels. Houd wel afstand tot motorkabels en kruis ze haaks.
RS-485 is de fysieke laag van onder meer Modbus RTU en BACnet MS/TP. De norm rekent met 32 standaardbelastingen (unit loads) per bus; met zuinigere transceivers passen er meer apparaten op. De lengte gaat tot circa 1.200 m bij lagere snelheden. Leg de bus als lijn van apparaat naar apparaat, niet als ster, en sluit de lijn aan beide uiteinden af met een weerstand gelijk aan de kabelimpedantie: 120 ohm, bij de B2ca-uitvoering 110 ohm.
KNX/EIB: een eigen kabel
KNX TP gebruikt een eigen kabel volgens de KNX-specificatie: twee paren massieve aders van 0,8 mm onder een foliescherm, met een groene mantel. Het ene paar draagt de bus, het tweede is reserve. De kabel is beproefd op 4 kV en mag zonder tussenruimte naast gemantelde netkabels liggen. In dozen en verdelers houdt u minstens 4 mm afstand tussen losse aders van de bus en die van netkringen. Een RS-485-kabel is daarvoor geen vervanging, en andersom ook niet.
CPR-klasse per uitvoering
De uitvoeringen verschillen vooral in mantel en brandklasse. De grijze LSZH en de gewapende SWA PVC zijn Eca, de UV-bestendige PE-uitvoering is Fca en de blauwe LSZH is B2ca-s1a,d0,a1. Waar de kabel in een gebouw aan de binnenlucht grenst, vraagt het Bbl minimaal Dca; daar kiest u de B2ca-uitvoering. Die voldoet ook in een extra beschermde vluchtroute, waar het Bbl B2ca met rookklasse s1 vraagt. De KNX-kabel is in PVC Eca; de halogeenvrije uitvoering is Cca, op aanvraag.
| Type | Spanning | CPR | Norm | Geleider | Beschikbaarheid en levertijd |
|---|---|---|---|---|---|
| RS-485 1×2×0,20 LSZH | 300 V | Eca | EIA/TIA-485 | Meerdradig vertind koper, 7 × 0,19 mm (±0,008 mm), ca. 0,20 mm² | Op aanvraag De levertijd staat in de offerte. |
| RS-485 2×2×0,20 LSZH | 300 V | Eca | EIA/TIA-485 | Meerdradig vertind koper, 7 × 0,19 mm (±0,008 mm), ca. 0,20 mm² | Op aanvraag De levertijd staat in de offerte. |
| RS-485 1×2×0,22 LSZH B2ca | 600 V | B2ca-s1a,d0,a1 | EIA/TIA-485 | Meerdradig vertind koper, 7 × 0,20 mm, ca. 0,22 mm² | Op aanvraag De levertijd staat in de offerte. |
| RS-485 2×2×0,22 LSZH B2ca | 600 V | B2ca-s1a,d0,a1 | EIA/TIA-485 | Meerdradig vertind koper, 7 × 0,20 mm, ca. 0,22 mm² | Op aanvraag De levertijd staat in de offerte. |
| RS-485 1×2×0,20 PE UV | 300 V | Fca | EIA/TIA-485 | Meerdradig vertind koper, 7 × 0,19 mm (±0,008 mm), ca. 0,20 mm² | Op aanvraag De levertijd staat in de offerte. |
| RS-485 2×2×0,20 PE UV | 300 V | Fca | EIA/TIA-485 | Meerdradig vertind koper, 7 × 0,19 mm (±0,008 mm), ca. 0,20 mm² | Op aanvraag De levertijd staat in de offerte. |
| RS-485 1×2×0,22 SWA PVC | 300 V | Eca | EIA/TIA-485 | Meerdradig vertind koper, 7 × 0,20 mm (±0,008 mm), ca. 0,22 mm² | Op aanvraag De levertijd staat in de offerte. |
| KNX/EIB-buskabel | 250 V | Eca | DIN VDE 0815 (J-Y(St)Yh) | Massief blank zacht koper, 0,8 mm diameter, klasse 1 volgens IEC 60228 | Op aanvraag De levertijd staat in de offerte. |
Welke kabel voor Modbus RTU?
Modbus RTU loopt meestal over RS-485. Dan kiest u een afgeschermd getwist paar van 120 ohm, zoals onze RS-485-kabels. De Modbus-specificatie vraagt naast het datapaar een derde geleider als gemeenschappelijke referentie (Common). Voor een tweedraads bus kiest u daarom de kabel met twee paren: één paar voor de data, het tweede voor de Common. Vierdraads Modbus vraagt twee dataparen plus de Common; noem dat bij uw aanvraag.
Hoe lang mag een RS-485-bus zijn?
De norm gaat uit van circa 1.200 m bij lagere snelheden. Hoe hoger de baudrate, hoe korter de bus. Reken met de totale lengte van de lijn en houd aftakkingen zo kort mogelijk.
Kan buskabel buiten liggen?
Ja, met de RS-485-uitvoering met UV-bestendige PE-mantel. Waar mechanische schade dreigt, kiest u de gewapende uitvoering. De PE-uitvoering is Fca: loopt de kabel een gebouw in, dan vraagt het Bbl daar minimaal Dca.
Instrumentatiekabel: PiMF, TiMF en afscherming
Wanneer individueel afschermen zin heeft en wanneer collectief volstaat.
Lees het artikel →Cca, Dca of B2ca: welke CPR-klasse voor uw project
Wat de klassen betekenen, welke het Bbl vraagt en wat de keuze doet met prijs en levertijd.
Lees het artikel →Offerte
Buskabel aanvragen
Noem het bussysteem (bijvoorbeeld Modbus RTU of KNX), het aantal paren, binnen of buiten en de CPR-klasse die het bestek vraagt. Wij komen terug met type, prijs en levertijd.
Niet gevonden wat u zoekt? Schroom niet om het te vragen. Ons bereik is groter dan deze lijst.
