Grondkabel
Grondkabel is energiekabel voor ondergrondse verlegging, met omvlechting (VO-YMvKas) of wapening (VG-YMvKas) tegen mechanische schade. Q Cables heeft VO-YMvKas tot 4×6 mm² en VG-YMvKas tot 4×240 mm² op voorraad in Dordrecht: besteld vóór 12.00 uur, doorgaans binnen 1–2 werkdagen op locatie. Aluminium en NAYCWY op aanvraag.
Types in deze categorie
VO-YMvKas Dca
Omvlochten installatiekabel 0,6/1 kV, Cu/XLPE/PVC/GSWB/PVC, 90 °C
Levertijd: 1–2 werkdagen uit voorraad
Op voorraad: 2×2,5 · 2×4 · 2×6 · 3×2,5 · 3×6 +3
VG-YMvKas Dca
Energiekabel 0,6/1 kV, XLPE, staaldraadwapening
Levertijd: 1–2 werkdagen uit voorraad
Op voorraad: 2×10 · 2×16 · 3×10 · 3×16 · 4×10 +9

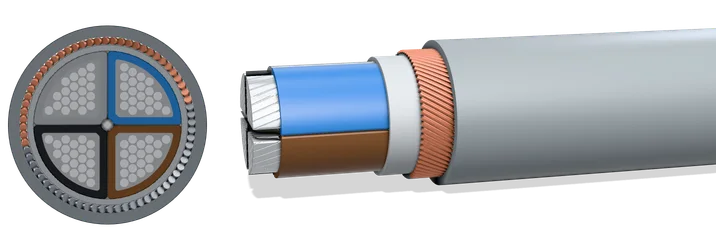

VG-YMvKas Dca ALU
Energiekabel 0,6/1 kV, aluminium geleider, gewapend
Levertijd: Op aanvraag; de levertijd staat in de offerte.
VG-YMvKas AL/AL Cca
Gewapende aluminium energiekabel, aluminium draadwapening, 0,6/1 kV
Levertijd: Op aanvraag; de levertijd staat in de offerte.

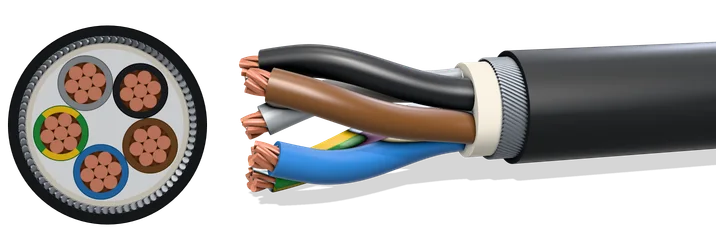

N2XRH-J
Halogeenvrije gewapende energiekabel, 0,6/1 kV
Levertijd: Op aanvraag; de levertijd staat in de offerte.

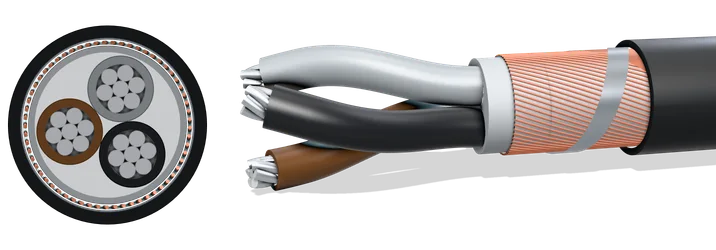

NAYCWY Eca
Energiekabel 0,6/1 kV, aluminium geleider, concentrische kopergeleider
Levertijd: Op aanvraag; de levertijd staat in de offerte.
NYY
PVC energie- en grondkabel, 0,6/1 kV
Levertijd: Op aanvraag; de levertijd staat in de offerte.

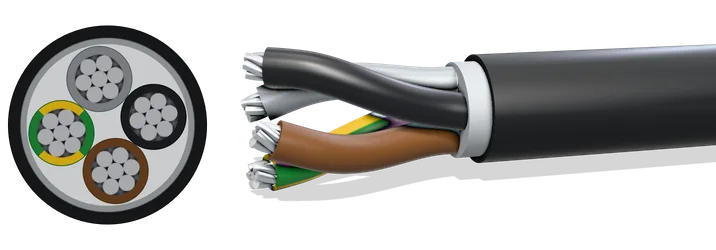

NAYY
Aluminium PVC energie- en grondkabel, 0,6/1 kV
Levertijd: Op aanvraag; de levertijd staat in de offerte.
NYCWY
PVC energiekabel met concentrische geleider, 0,6/1 kV
Levertijd: Op aanvraag; de levertijd staat in de offerte.

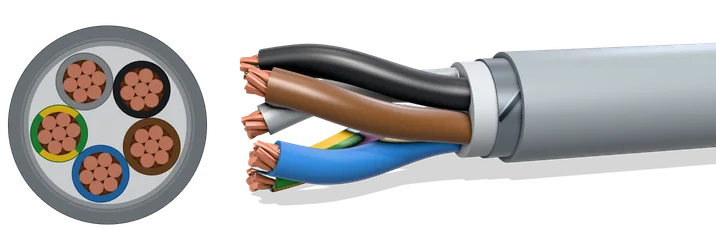

XFVB
Belgische NBN staalbandgewapende installatiekabel, 0,6/1 kV
Levertijd: Op aanvraag; de levertijd staat in de offerte.

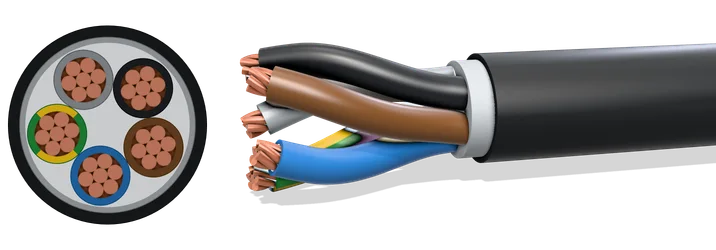

EXVB
Belgische NBN koperen buitenkabel (versterkte XVB), 0,6/1 kV
Levertijd: Op aanvraag; de levertijd staat in de offerte.

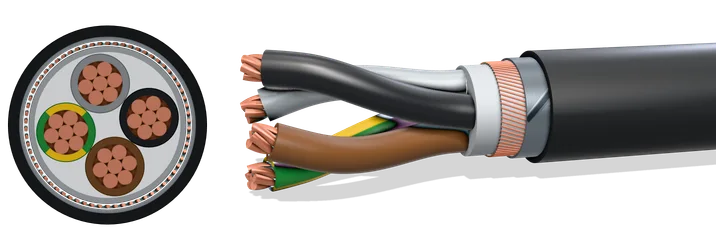

EXAVB
Belgische NBN gewapende grondkabel, XLPE, zwarte PVC-mantel, 0,6/1 kV
Levertijd: Op aanvraag; de levertijd staat in de offerte.

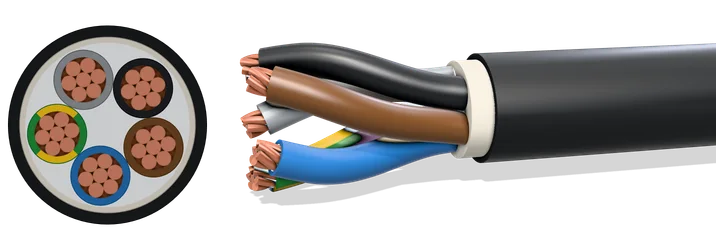

EXGB
Belgische NBN koperen halogeenvrije buitenkabel, Cca, 0,6/1 kV
Levertijd: Op aanvraag; de levertijd staat in de offerte.

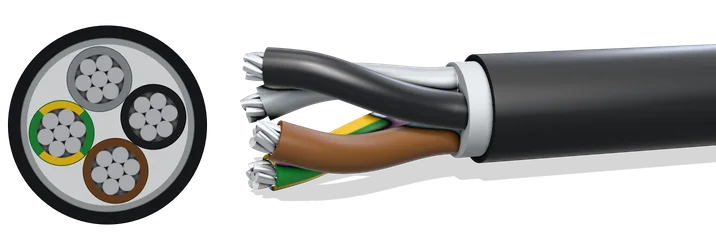

EAXeVB
Belgische NBN aluminium installatie-/distributiekabel (aluminium EXVB, langswaterdicht), 0,6/1 kV
Levertijd: Op aanvraag; de levertijd staat in de offerte.

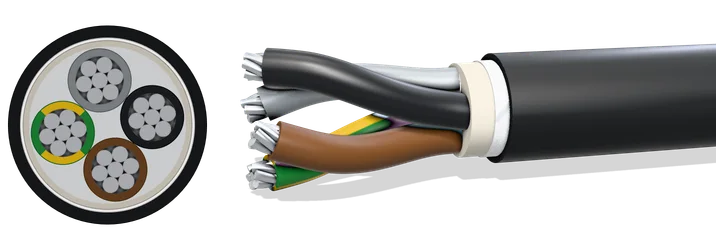

EAXeGB
Belgische NBN aluminium halogeenvrije kabel (aluminium EXGB), Cca, 0,6/1 kV
Levertijd: Op aanvraag; de levertijd staat in de offerte.

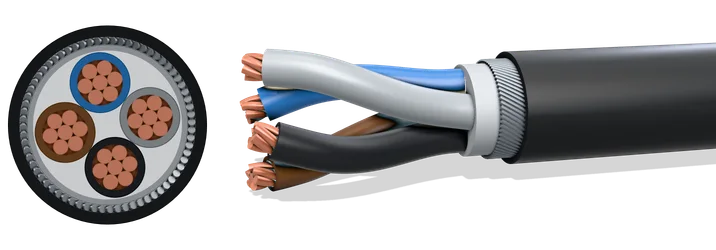

BS 5467
XLPE/SWA/PVC gewapende energiekabel, 600/1000 V
Levertijd: Op aanvraag; de levertijd staat in de offerte.

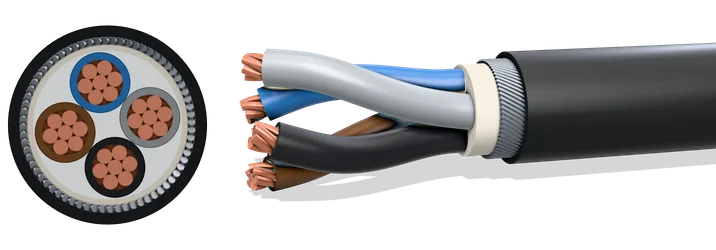

BS 6724
XLPE/SWA/LSZH gewapende energiekabel, halogeenvrij, 600/1000 V
Levertijd: Op aanvraag; de levertijd staat in de offerte.
Omvlochten of gewapend
Grondkabel moet tegen een stootje kunnen: een schop, een zetting of een steen in de sleuf. VO-YMvKas heeft een omvlechting van verzinkt staaldraad (GSWB) met daaronder een aardlitze van vertind koper, die als aarde dient. VG-YMvKas heeft een wapening van verzinkt staaldraad met een tegenwikkeling van staalband (GSWA+ECC). De wapening is zwaarder en beschermt beter tegen trekkrachten en mechanische schade.
Beide hebben XLPE-isolatie, een vlamvertragende PVC-mantel, 0,6/1 kV, reactie-op-brandklasse Dca en een keur volgens DEKRA K42D-1-1:2017 en DEKRA K42D-1-4-D:2017 (voorheen KEMA-KEUR). De geleidertemperatuur is maximaal 90 °C en bij kortsluiting 250 °C, volgens HD 604-S1-4D.
Koper of aluminium
Bij grote doorsnedes en lange kabelroutes weegt de koperprijs zwaar. De VG-YMvKas Dca ALU is de aluminium uitvoering van de gewapende kabel, met reactie-op-brandklasse Dca; Cca leveren wij op aanvraag. NAYCWY combineert een aluminium geleider met een concentrische kopergeleider en mag in water en beton. Aluminium heeft ruim anderhalf keer de doorsnede van koper nodig voor dezelfde weerstand, maar de geleider weegt dan nog altijd ongeveer de helft.
De keuze zit vooral in de verbinding: aluminium vraagt om vrijgegeven klemmen, contactvet en bimetalen overgangen. Wij rekenen beide varianten door als u lengte, belasting en spanningsniveau meestuurt.
Lengtes, haspels en snijverlies
Grondkabel gaat per haspel van 250, 500 of 1.000 meter; zware doorsnedes in kortere lengtes omdat het haspelgewicht anders niet hanteerbaar is. Een 4×240 mm² op 1.000 meter is een kraanklus. Bij projectlevering leggen wij de lengteverdeling vast vóór productie en leveren gefaseerd op afroep, zodat u geen reststukken betaalt.
| Type | Spanning | CPR | Norm | Geleider | Beschikbaarheid en levertijd |
|---|---|---|---|---|---|
| VO-YMvKas Dca | 0,6/1 kV | Dca-s2,d2,a3 | HD 604-S1-4D | Blank gegloeid koper, massief klasse 1 volgens IEC 60228 | Op voorraad 1–2 werkdagen uit voorraad |
| VG-YMvKas Dca | 0,6/1 kV | Dca-s2,d2,a3 | HD 604-S1-4D | Meerdradig koper, klasse 2 | Op voorraad 1–2 werkdagen uit voorraad |
| VG-YMvKas Dca ALU | 0,6/1 kV | Dca-s2,d2,a3 | HD 604 S1 / IEC 60502-1 | Meerdradig aluminium, klasse 2 volgens IEC 60228, sectorvormig | Op aanvraag De levertijd staat in de offerte. |
| VG-YMvKas AL/AL Cca | 0,6/1 kV | Cca-s2,d2,a3 | HD 604 S1 | Aluminium, sectorvormig samengeslagen (svs), klasse 2 volgens IEC 60228 | Op aanvraag De levertijd staat in de offerte. |
| N2XRH-J | 0,6/1 kV | Eca | IEC 60502-1 | Meerdradig blank koper, klasse 2 volgens IEC 60228 | Op aanvraag De levertijd staat in de offerte. |
| NAYCWY Eca | 0,6/1 kV | Eca | DIN VDE 0276-603 | Aluminium, massief (klasse 1) of meerdradig (klasse 2) volgens IEC 60228, rond of sectorvormig | Op aanvraag De levertijd staat in de offerte. |
| NYY | 0,6/1 kV | Eca | DIN VDE 0276-603 (HD 603) | Blank koper, massief klasse 1 of meerdradig klasse 2 volgens IEC 60228 / DIN VDE 0295; rond (RE/RM) of sectorvormig (SM) in de grotere meeraderige maten | Op aanvraag De levertijd staat in de offerte. |
| NAYY | 0,6/1 kV | Eca | DIN VDE 0276-603 (HD 603) | Aluminium, massief klasse 1 of meerdradig klasse 2 volgens IEC 60228 / DIN VDE 0295; rond (RE/RM) of sectorvormig (SE/SM) in de grotere meeraderige maten | Op aanvraag De levertijd staat in de offerte. |
| NYCWY | 0,6/1 kV | Eca | DIN VDE 0276-603 (HD 603) | Blanke koperen fasegeleider, massief klasse 1 of meerdradig klasse 2 volgens IEC 60228 / DIN VDE 0295 | Op aanvraag De levertijd staat in de offerte. |
| XFVB | 0,6/1 kV | Cca-s3,d2,a3 | NBN HD 604-4-G | Blank zacht koper, massief klasse 1 (RE) of meerdradig klasse 2 (RM) volgens IEC 60228 | Op aanvraag De levertijd staat in de offerte. |
| EXVB | 0,6/1 kV | Eca | NBN HD 603-5A | Blank zacht koper, massief klasse 1 (RE) of meerdradig klasse 2 (RM/SM) volgens IEC 60228 | Op aanvraag De levertijd staat in de offerte. |
| EXAVB | 0,6/1 kV | Cca-s3,d2,a3 | NBN HD 603-6E | Blank koper, massief klasse 1 of meerdradig klasse 2 volgens IEC 60228; sectorvormige meerdradige geleiders vanaf 70 mm² | Op aanvraag De levertijd staat in de offerte. |
| EXGB | 0,6/1 kV | Cca-s1,d2,a1 | NBN HD 603-5A | Blank zacht koper, massief klasse 1 (RE) of meerdradig klasse 2 (RM/SM) volgens IEC 60228 | Op aanvraag De levertijd staat in de offerte. |
| EAXeVB | 0,6/1 kV | Eca | NBN HD 603-5A | Aluminium, massief klasse 1 (RE) of meerdradig klasse 2 (RM) volgens IEC 60228 | Op aanvraag De levertijd staat in de offerte. |
| EAXeGB | 0,6/1 kV | Cca-s1,d2,a1 | NBN HD 603-5A | Aluminium, massief klasse 1 (RE) of meerdradig klasse 2 (RM) volgens IEC 60228 | Op aanvraag De levertijd staat in de offerte. |
| BS 5467 | 0,6/1 kV | Eca | BS 5467 | Blank zacht koper, klasse 2 meerdradig volgens BS EN 60228; rond, of sectorvormig in de grotere meeraderige maten | Op aanvraag De levertijd staat in de offerte. |
| BS 6724 | 0,6/1 kV | Dca-s1,d2,a1 | BS 6724 | Blank zacht koper, klasse 2 (meerdradig) volgens BS EN 60228 | Op aanvraag De levertijd staat in de offerte. |
Wat ligt er precies op voorraad?
VO-YMvKas Dca tot en met 4×6 mm², VG-YMvKas Dca van 2×10 tot en met 4×240 mm², plus YMvK Cca. Stuur doorsnede en aantal meters mee, dan bevestigen wij snel wat uit voorraad kan.
VO of VG: welke kies ik?
VG (gewapend) waar de kabel kans loopt op mechanische schade of trekkracht: onder wegen, in de industrie en waar de kabel over een grote lengte wordt ingetrokken. VO (omvlochten) voor de standaard ondergrondse voeding waar de omvlechting voor bescherming en aarding volstaat.
Kunnen jullie op routelengte leveren?
Ja. Uit voorraad snijden wij op lengte; bij productieorders wordt de kabel op routelengte geproduceerd. Zo betaalt u niet voor snijverlies dat u niet gebruikt.
Koperen of aluminium aders
Wat het verschil doet met doorsnede, gewicht, prijs en verbindingen.
Lees het artikel →Welke kabeldoorsnede kies ik?
Vier stappen van ontwerpstroom naar doorsnede, en waarom de spanningsval meestal beslist.
Lees het artikel →Wat is YMvKas?
De Nederlandse grondkabel uitgelegd: de aanduiding, VO tegenover VG, en waar de kabel voor dient.
Lees het artikel →Offerte
Grondkabel aanvragen
Stuur doorsnede, aantal meters en de gewenste haspellengtes. Wat in Dordrecht ligt, bevestigen wij snel, vaak dezelfde werkdag; de rest komt met levertijd erbij.
Niet gevonden wat u zoekt? Schroom niet om het te vragen. Ons bereik is groter dan deze lijst.
