Instrumentatie- en besturingskabel
Instrumentatiekabel verbindt sensoren, transmitters en besturingen in de procesindustrie, op 225 V tot 300/500 V. Kies collectief afgeschermd (CAM) voor losse signalen, PiMF of TiMF bij analoog naast digitaal. Q Cables levert de reeks gewapend en halogeenvrij tot PH120, en leverde 141 km voor Project Maasvlakte.
Types in deze categorie
RE-2X(St)YSWBY
EN 50288-7 instrumentatiekabel, XLPE/PVC, collectief, PiMF- of TiMF-scherm, staalvlecht
Levertijd: 1–2 werkdagen uit voorraad
Op voorraad: 4×2×1,3
RE-2X(St)H
EN 50288-7 instrumentatiekabel, XLPE/LSZH, collectieve afscherming
Levertijd: Op aanvraag; de levertijd staat in de offerte.

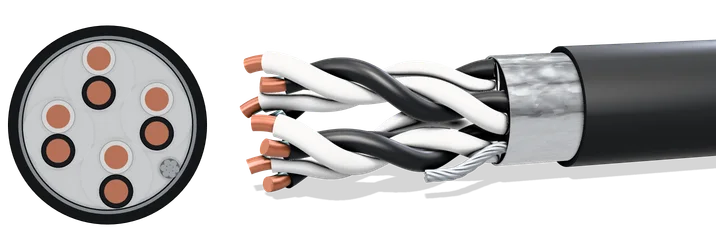

RE-2X(St)Y
EN 50288-7 instrumentatiekabel, XLPE/PVC, collectieve afscherming
Levertijd: Op aanvraag; de levertijd staat in de offerte.
RE-2Y(St)Y
EN 50288-7 instrumentatiekabel, PE/PVC, collectieve afscherming
Levertijd: Op aanvraag; de levertijd staat in de offerte.

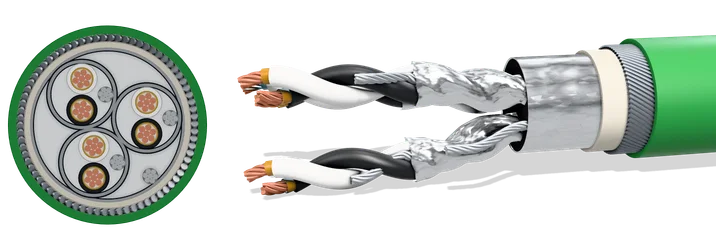

RHOZ1MZ1-K(AS+)
Instrumentatiekabel 300/500 V, mica/XLPE, individuele en collectieve afscherming, functiebehoud
Levertijd: Op aanvraag; de levertijd staat in de offerte.

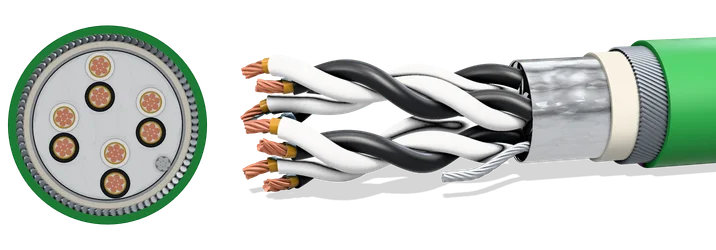

ROZ1MZ1-K(AS+)
Instrumentatiekabel 300/500 V, mica/XLPE, collectieve afscherming, functiebehoud
Levertijd: Op aanvraag; de levertijd staat in de offerte.

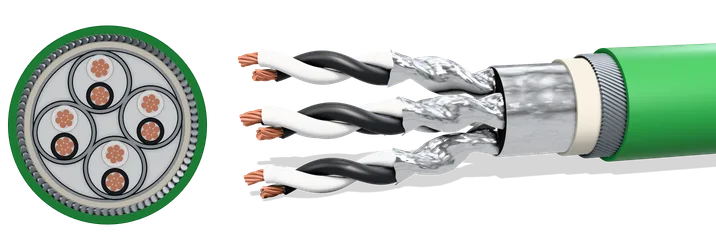

Z1HOZ1MZ1(AS)
Instrumentatie- en besturingskabel 300/500 V, halogeenvrij, gewapend
Levertijd: Op aanvraag; de levertijd staat in de offerte.

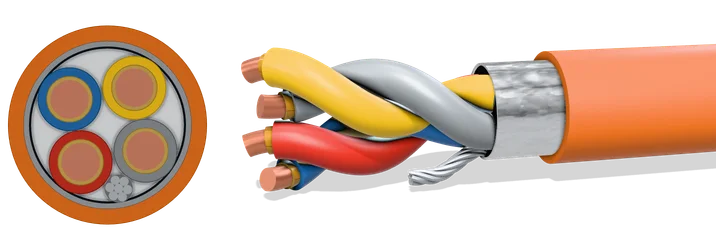

JE-H(St)H Bd FE180
Halogeenvrije brandwerende afgeschermde brandmeldkabel, 225/400 V, FE180 E30–E90
Levertijd: Op aanvraag; de levertijd staat in de offerte.

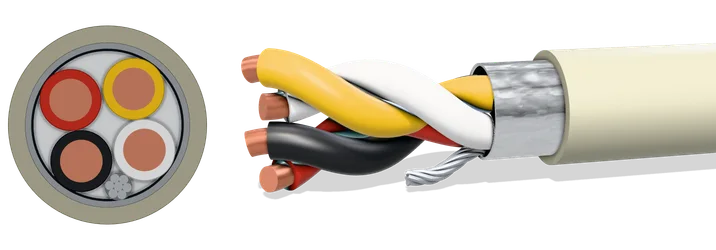

J-Y(St)Y
Telefoon- en signaalkabel, DIN VDE 0815, 300 V
Levertijd: Op aanvraag; de levertijd staat in de offerte.

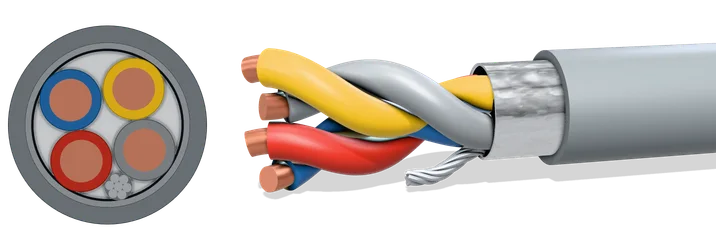

JE-Y(St)Y
Installatiekabel voor industriële elektronica, DIN VDE 0815, 225 V
Levertijd: Op aanvraag; de levertijd staat in de offerte.

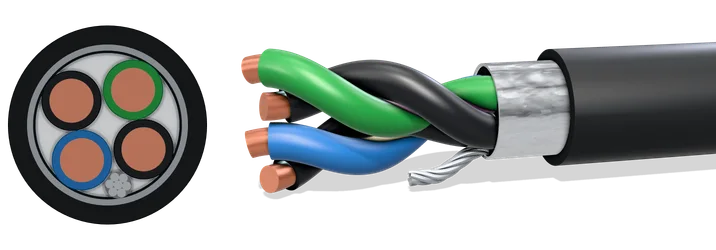

BS 5308 Part 1 Type 1
PE/PVC-instrumentatiekabel, collectief scherm, ongewapend
Levertijd: Op aanvraag; de levertijd staat in de offerte.

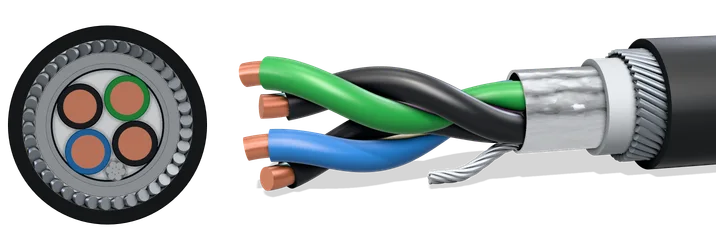

BS 5308 Part 1 Type 2
PE/PVC-instrumentatiekabel, collectief scherm, SWA-gewapend
Levertijd: Op aanvraag; de levertijd staat in de offerte.

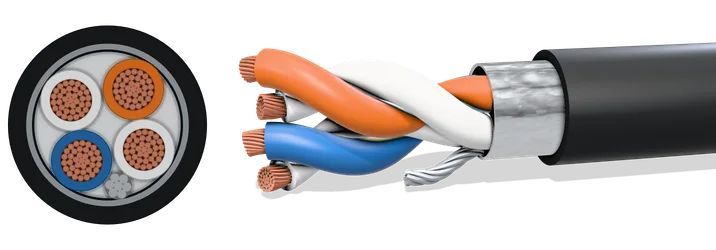

BS 5308 Part 2 Type 1
PVC/PVC-instrumentatiekabel, collectief scherm, ongewapend
Levertijd: Op aanvraag; de levertijd staat in de offerte.

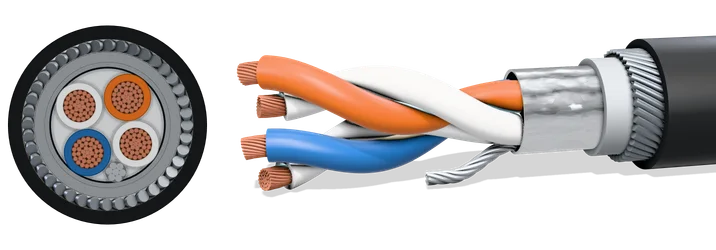

BS 5308 Part 2 Type 2
PVC/PVC-instrumentatiekabel, collectief scherm, SWA-gewapend
Levertijd: Op aanvraag; de levertijd staat in de offerte.
Collectief of individueel afgeschermd
Een collectief scherm (CAM) rond de hele kern houdt instraling van buiten tegen. Individuele schermen per paar (PiMF) of per triade (TiMF) doen wat een collectief scherm niet kan: overspraak tussen de eigen paren onderdrukken. Bij millivolt-signalen naast schakelende vermogenskringen is dat het verschil tussen een stabiele en een onrustige meting.
Analoog naast digitaal, of veel paren in één mantel, vraagt om PiMF of TiMF. Voor één of twee paren op afstand van vermogen volstaat een collectief scherm, zoals bij een RE-2X(St)Y met één paar of een RE-2Y(St)Y met twee paren.
Gewapend, blauw, intrinsiek veilig
De RE-2Y(St)Y-reeks volgens EN 50288-7 is er ongewapend en met staaldraadwapening (RE-2Y(St)YSWAY), met zwarte mantel of blauw (RAL 5015), het kenmerk van intrinsiek veilige circuits in de procesindustrie. De gewapende uitvoering mag direct in de grond; vlamvertragend, testspanning 1,5 kV.
BS 5308 Part 1 Type 2 is de Britse tegenhanger: PE-isolatie, collectief scherm, staaldraadwapening (SWA) en PVC-mantel; LSZH-mantel en PiMF als aparte uitvoeringen. Veel gevraagd op projecten met Britse engineering.
Halogeenvrij met functiebehoud
Voor noodvoorzieningen en explosiegevaarlijke zones leveren wij de halogeenvrije instrumentatie- en besturingskabels RHOZ1MZ1-K(AS+), ROZ1MZ1-K(AS+) en Z1HOZ1MZ1(AS). De AS+-types halen PH120: een micaband onder de XLPE-isolatie houdt de aders gescheiden nadat het polymeer is weggebrand. Reactie-op-brandklasse Cca-s1b,d1,a1: halogeenvrij met weinig rook.
| Type | Spanning | CPR | Norm | Geleider | Beschikbaarheid en levertijd |
|---|---|---|---|---|---|
| RE-2X(St)YSWBY | 300 V | Dca-s3,d2,a3 | EN 50288-7 | Blank of vertind zacht koper, massief klasse 1 of meerdradig klasse 2 volgens IEC 60228 | Op voorraad 1–2 werkdagen uit voorraad |
| RE-2X(St)H | 300 V | Dca-s2,d2,a1 | EN 50288-7 | Blank of vertind zacht koper, massief klasse 1 of meerdradig klasse 2 volgens IEC 60228 | Op aanvraag De levertijd staat in de offerte. |
| RE-2X(St)Y | 300 V | Dca-s3,d2,a3 | EN 50288-7 | Blank of vertind zacht koper, massief klasse 1 of meerdradig klasse 2 volgens IEC 60228 | Op aanvraag De levertijd staat in de offerte. |
| RE-2Y(St)Y | 300 V | Eca | EN 50288-7 | Blank zacht koper, massief klasse 1 of meerdradig klasse 2 volgens IEC 60228 | Op aanvraag De levertijd staat in de offerte. |
| RHOZ1MZ1-K(AS+) | 300/500 V | Cca-s1b,d1,a1 | EN 50288-7 | Fijndradig elektrolytisch koper, klasse 5, volgens UNE-EN 60228 / IEC 60228. De uitvoering zonder K heeft een meerdradige geleider van klasse 2 | Op aanvraag De levertijd staat in de offerte. |
| ROZ1MZ1-K(AS+) | 300/500 V | Cca-s1b,d1,a1 | EN 50288-7 | Fijndradig elektrolytisch koper, klasse 5, volgens UNE-EN 60228 / IEC 60228. De uitvoering zonder K heeft een meerdradige geleider van klasse 2 | Op aanvraag De levertijd staat in de offerte. |
| Z1HOZ1MZ1(AS) | 300/500 V | Cca-s1b,d1,a1 | EN 50288-7 | Meerdradige (klasse 2) of fijndradige (klasse 5) elektrolytische koperen geleider volgens UNE-EN 60228 / IEC 60228 | Op aanvraag De levertijd staat in de offerte. |
| JE-H(St)H Bd FE180 | 225/400 V | Cca-s1,d1,a1 | DIN VDE 0815 / IEC 60331 | Massief blank zacht koper, 0,8 mm diameter (~0,5 mm²), klasse 1 volgens IEC 60228 / VDE 0815 | Op aanvraag De levertijd staat in de offerte. |
| J-Y(St)Y | 300 V | Eca | DIN VDE 0815 | Massief blank zacht koper, 0,6 mm of 0,8 mm diameter, klasse 1 volgens IEC 60228 / DIN VDE 0815 | Op aanvraag De levertijd staat in de offerte. |
| JE-Y(St)Y | 225 V | Eca | DIN VDE 0815 | Massief blank zacht koper, 0,8 mm diameter, klasse 1 volgens IEC 60228 / DIN VDE 0815-4 | Op aanvraag De levertijd staat in de offerte. |
| BS 5308 Part 1 Type 1 | 300/500 V | Eca | BS 5308 | Blank zacht koper, massief klasse 1, meerdradig klasse 2 of fijndradig klasse 5 volgens IEC 60228 (traditionele BS 5308-reeks: 0,5 mm² = 1/0,8 massief, 0,75 mm² = 24/0,2 fijndradig, 1,0 mm² = 1/1,13 massief, 1,5 mm² = 7/0,53 meerdradig) | Op aanvraag De levertijd staat in de offerte. |
| BS 5308 Part 1 Type 2 | 300/500 V | Eca | BS 5308 | Blank gegloeid koper, massief klasse 1, meerdradig klasse 2 of soepel klasse 5 (0,5 mm²: 1/0,80 mm massief of 16/0,20 mm soepel) volgens IEC 60228 | Op aanvraag De levertijd staat in de offerte. |
| BS 5308 Part 2 Type 1 | 300/500 V | Eca | BS 5308 | Blank zacht koper, fijndradig klasse 5 (0,5 en 0,75 mm²) of meerdradig klasse 2 (1,5 mm²) volgens IEC 60228 / BS 6360 | Op aanvraag De levertijd staat in de offerte. |
| BS 5308 Part 2 Type 2 | 300/500 V | Eca | BS 5308 | Blank zacht koper, fijndradig klasse 5 (0,5 en 0,75 mm²) of meerdradig klasse 2 (1,5 mm²) volgens IEC 60228 / BS 6360 | Op aanvraag De levertijd staat in de offerte. |
Wanneer PiMF in plaats van een collectief scherm?
Zodra analoge en digitale signalen in dezelfde kabel lopen, of bij veel paren in één mantel. Individuele schermen onderdrukken overspraak tussen de paren; een collectief scherm alleen instraling van buiten.
Leveren jullie ook grote projecthoeveelheden?
Ja. Voor een grote uitbreiding op de Maasvlakte leverden wij 141.000 meter 1×3×1,5 mm² RE-2X(St)HSWAH. Wij leggen lengteverdeling en levermomenten vooraf vast en leveren gefaseerd.
Wat is het verschil tussen AS en AS+?
AS is halogeenvrij en niet-vlamvoortplantend. AS+ voegt brandwerendheid toe: het circuit blijft werken tijdens brand, uitgedrukt in een PH-klasse van PH15 tot PH120 (minuten functiebehoud volgens EN 50200). Voor rookafvoer, alarmen en bluspompen vraagt de specificatie doorgaans AS+.
Instrumentatiekabel: PiMF, TiMF en afscherming
Wanneer individueel afschermen zin heeft en wanneer collectief volstaat.
Lees het artikel →Brandwerend of vlamvertragend: wat is het verschil?
Vier eigenschappen die in specificaties (bestek) door elkaar lopen: vlamvertragend, brandwerend, halogeenvrij en de CPR-klasse.
Lees het artikel →Offerte
Instrumentatie- en besturingskabel aanvragen
Stuur de kabellijst of de specificatie. Wij toetsen per type de formatie, de afscherming en de klasse en komen terug met prijs en levertijd.
Niet gevonden wat u zoekt? Schroom niet om het te vragen. Ons bereik is groter dan deze lijst.
