Coax- en RF-kabel
Coaxkabel kiest u eerst op impedantie: 50 ohm volgens MIL-C-17 voor RF (RG 58, RG 213, RG 214 en RG 223), 75 ohm voor tv, satelliet en CCTV (RG6 en RG59). Daarna op demping bij de werkfrequentie en op afschermingsgraad. De TY-ZH- en U-ZH-uitvoeringen zijn halogeenvrij met CPR-klasse Eca.
Types in deze categorie

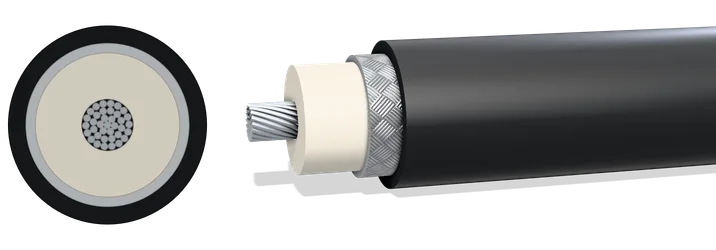

RG 58 CU
50 ohm RF-coaxkabel volgens MIL-C-17
Levertijd: Op aanvraag; de levertijd staat in de offerte.
RG 213 TY-ZH
50 ohm RF-coaxkabel volgens MIL-C-17, LSZH
Levertijd: Op aanvraag; de levertijd staat in de offerte.

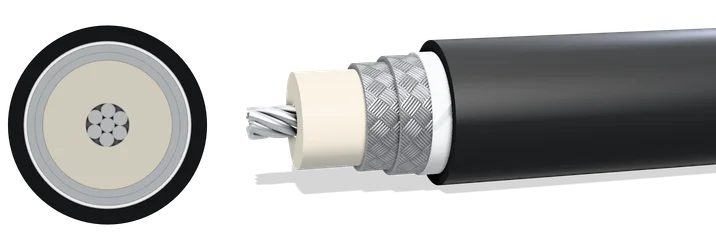

RG 214 TY-ZH
Dubbel afgeschermde 50 ohm RF-coaxkabel volgens MIL-C-17, LSZH
Levertijd: Op aanvraag; de levertijd staat in de offerte.

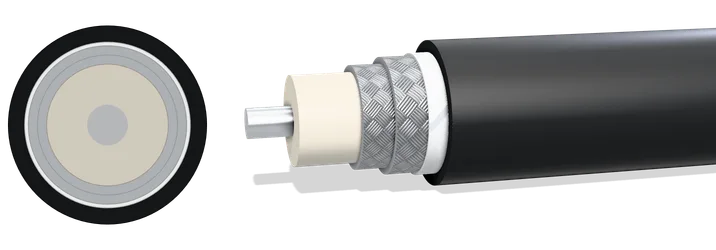

RG 223 U-ZH
Dubbel afgeschermde 50 ohm RF-coaxkabel volgens MIL-C-17, LSZH
Levertijd: Op aanvraag; de levertijd staat in de offerte.
RG6
75 ohm coaxkabel voor TV, satelliet, antenne en CCTV
Levertijd: Op aanvraag; de levertijd staat in de offerte.

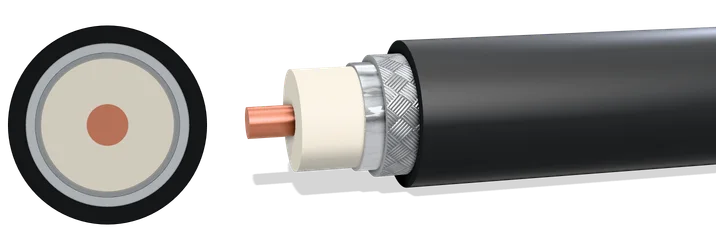

RG59
75 ohm coaxkabel voor CCTV, analoge video en SDI
Levertijd: Op aanvraag; de levertijd staat in de offerte.
Wat een RG-nummer wel en niet zegt
RG-nummers komen uit een Amerikaanse militaire nomenclatuur en zijn als handelsnaam blijven hangen. Een RG-nummer alleen zegt weinig. Pas de MIL-C-17-aanduiding, zoals M17/74-RG213, legt impedantie, diëlektricum, vlechtdekking en toleranties vast. Onze RG 213 en RG 214 TY-ZH volgen die constructie als commerciële uitvoering, zonder eigen M17-nummer.
De vier 50-ohmtypes verschillen in maat en afscherming. RG 58 is dun en flexibel voor korte verbindingen. RG 213 is dikker met lagere demping. RG 214 heeft twee verzilverde vlechten voor een hogere afschermingsgraad. RG 223 is de dunne dubbel afgeschermde variant voor meetopstellingen en kastbedrading.
Kies op demping en afscherming
Bepaal de werkfrequentie en de kabellengte, en lees de demping per 100 meter bij die frequentie af in de datasheet. Kies daarna de afschermingsgraad op de omgeving: enkel vlechtwerk waar weinig stoort, dubbel waar vermogenskabels of zenders in de buurt liggen. Het RG-nummer is het resultaat van die keuze, niet het vertrekpunt.
Vaste installatie en CPR
Voor vaste installatie in gebouwen geldt ook voor coax de Bouwproductenverordening, dus de kabel heeft een CPR-klasse. Onze coaxtypes zijn standaard Eca; de TY-ZH- en U-ZH-uitvoeringen zijn daarnaast halogeenvrij. Waar de kabel vast in een gebouw ligt en aan de binnenlucht grenst, vraagt het Bbl minimaal Dca. RG6 en RG59 leveren wij daarvoor op aanvraag halogeenvrij in Dca of B2ca. Voor losse patchkabels in een rack geldt die eis niet.
| Type | Spanning | CPR | Norm | Geleider | Beschikbaarheid en levertijd |
|---|---|---|---|---|---|
| RG 58 CU | - | Eca | MIL-C-17 | Meerdradig vertind koper, 19 × 0,18 mm (nominaal 0,9 mm, 20 AWG) | Op aanvraag De levertijd staat in de offerte. |
| RG 213 TY-ZH | - | Eca | MIL-C-17 | Blank koper, 7 × 0,75 mm | Op aanvraag De levertijd staat in de offerte. |
| RG 214 TY-ZH | - | Eca | MIL-C-17 | Verzilverd koper, 7 × 0,75 mm | Op aanvraag De levertijd staat in de offerte. |
| RG 223 U-ZH | ≤ 2,5 kV | Eca | MIL-C-17 | Verzilverd koper, Ø 0,90 ± 0,025 mm | Op aanvraag De levertijd staat in de offerte. |
| RG6 | - | Eca | EN 50117-1 | Massief blank koper, 18 AWG (nominaal 1,02 mm); uitvoering met verkoperd staal (CCS) als CATV-variant | Op aanvraag De levertijd staat in de offerte. |
| RG59 | - | Eca | EN 50117-1 | Massief blank koper, 20 AWG (nominaal 0,81 mm); klassieke RG59 B/U: verkoperd staal (CCS) ca. 0,58 mm | Op aanvraag De levertijd staat in de offerte. |
Wat is het verschil tussen RG 213 en RG 214?
Beide zijn 50 ohm en ongeveer even dik. RG 214 heeft twee verzilverde koperen vlechten, RG 213 één vlecht van blank koper. RG 214 schermt daardoor beter af; de demping is vergelijkbaar. RG 213 volstaat waar weinig stoort.
Wat betekent ZH of TY-ZH?
Zero Halogen: een halogeenvrije mantel die bij brand geen corrosieve gassen afgeeft. De TY-ZH-types combineren dat met de MIL-C-17-constructie. Reactie-op-brandklasse Eca.
Leveren jullie ook 75 ohm coax?
Ja: RG6 en RG59 (75 ohm), voor omroep, CATV, tv, satelliet, antenne, video en CCTV. Noem impedantie, toepassing en lengte, dan komen wij met het bijpassende type.
Offerte
Coax- en RF-kabel aanvragen
Noem werkfrequentie, lengte en connectortype. Wij kiezen op demping en afschermingsgraad en komen terug met type, prijs en levertijd.
Niet gevonden wat u zoekt? Schroom niet om het te vragen. Ons bereik is groter dan deze lijst.
