Installatiekabel
Installatiekabel is de vaste bekabeling in gebouwen op 300/500 V tot 0,6/1 kV. YMvK Cca met XLPE-isolatie en KEMA-KEUR ligt bij Q Cables op voorraad; H05V-K, H07V-K en solarkabel H1Z2Z2-K leveren wij op bestelling, met de levertijd bij de prijs. Elk type heeft een datasheet en CPR-klasse.
Types in deze categorie
YMvK Cca
XLPE-geïsoleerde, PVC-gemantelde installatiekabel 0,6/1 kV
Levertijd: 1–2 werkdagen uit voorraad
Op voorraad: 3G2,5 · 4G2,5 · 5G2,5 · 5G4 · 5G6 +1
H07V-R
PVC-geïsoleerde meerdradige ader, 450/750 V
Levertijd: 1–2 werkdagen uit voorraad
Op voorraad: 50 · 70 · 95 · 120 mm²
H07Z1-K
Halogeenvrije (LSZH) flexibele ader, 450/750 V
Levertijd: 1–2 werkdagen uit voorraad
Op voorraad: 50 · 70 mm²

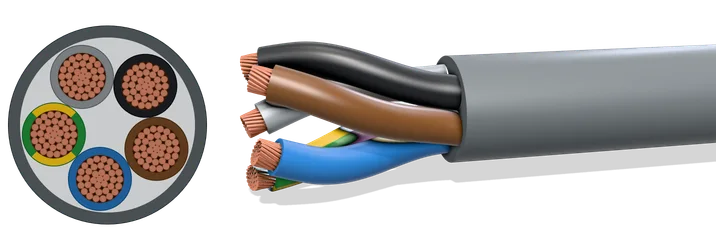

YMvK ss Cca
XLPE-geïsoleerde, PVC-gemantelde installatiekabel 0,6/1 kV, soepel
Levertijd: Op aanvraag; de levertijd staat in de offerte.
YMz1K
Halogeenvrije installatie- en energiekabel, 0,6/1 kV, Cca-s1,d1,a1
Levertijd: Op aanvraag; de levertijd staat in de offerte.

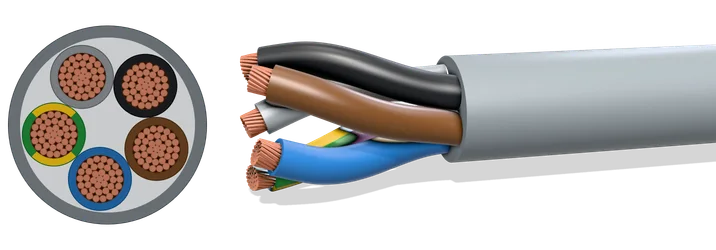

YMz1K-ss
Soepele halogeenvrije installatie- en energiekabel, 0,6/1 kV, Cca-s1,d1,a1
Levertijd: Op aanvraag; de levertijd staat in de offerte.

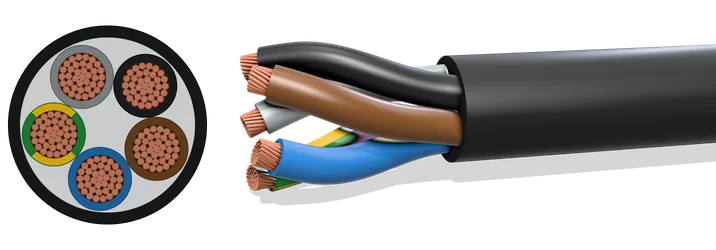

RV-K
Industriële flexibele kabel voor energietransport 0,6/1 kV
Levertijd: Op aanvraag; de levertijd staat in de offerte.

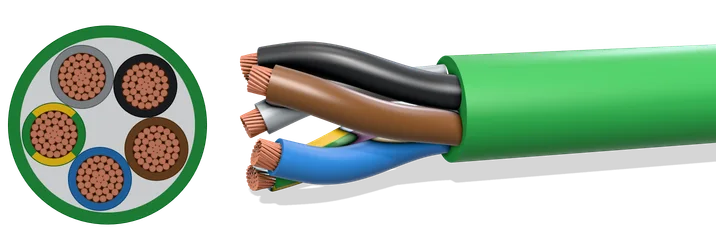

RZ1-K (AS)
Halogeenvrije soepele energiekabel, koper klasse 5, XLPE, 0,6/1 kV
Levertijd: Op aanvraag; de levertijd staat in de offerte.

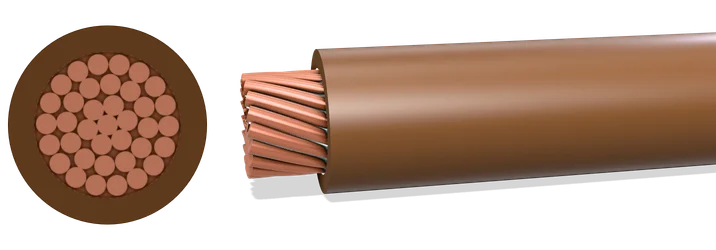

H05V-K
Eenaderige PVC-apparaatdraad, soepel koper klasse 5, zonder mantel
Levertijd: Op aanvraag; de levertijd staat in de offerte.
H07V-K
Eenaderige PVC-installatiedraad, soepel koper klasse 5, zonder mantel
Levertijd: Op aanvraag; de levertijd staat in de offerte.

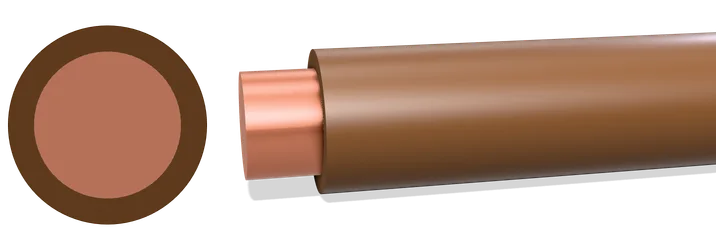

H05V-U
PVC-geïsoleerde massieve ader, 300/500 V
Levertijd: Op aanvraag; de levertijd staat in de offerte.

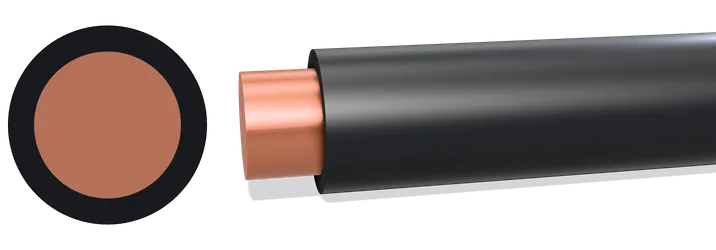

H07V-U
PVC-geïsoleerde massieve ader, 450/750 V
Levertijd: Op aanvraag; de levertijd staat in de offerte.

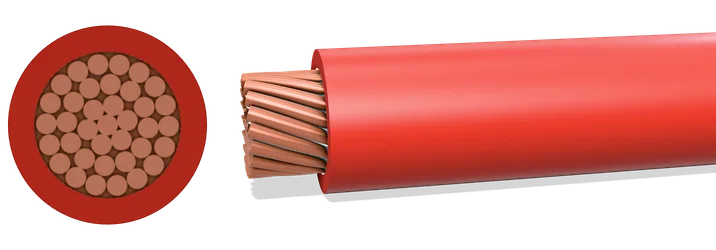

H05V2-K
Hittebestendige PVC-ader, 90 °C, 300/500 V
Levertijd: Op aanvraag; de levertijd staat in de offerte.
H07V2-K
Tri-Rated flexibele PVC-ader, 90 °C, 450/750 V
Levertijd: Op aanvraag; de levertijd staat in de offerte.
H05Z1-K
Halogeenvrije (LSZH) flexibele ader, 300/500 V
Levertijd: Op aanvraag; de levertijd staat in de offerte.
H07Z1-U
Halogeenvrije (LSZH) massieve ader, 450/750 V
Levertijd: Op aanvraag; de levertijd staat in de offerte.

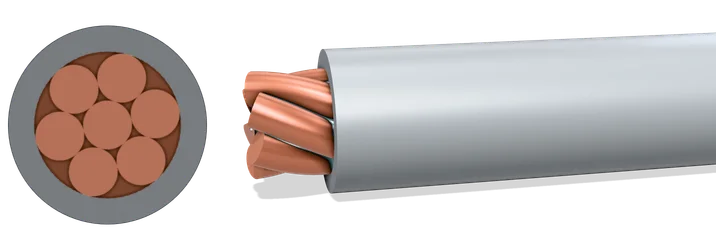

H07Z1-R
Halogeenvrije (LSZH) meerdradige ader, 450/750 V
Levertijd: Op aanvraag; de levertijd staat in de offerte.

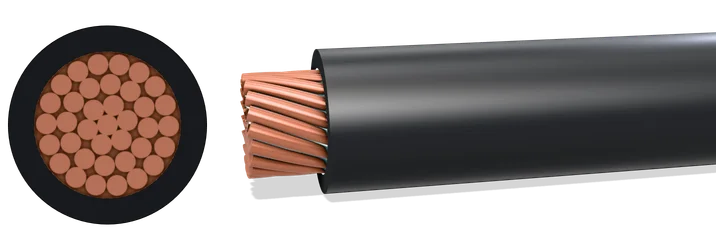

H07Z-K
Halogeenvrije ader met verknoopte isolatie, 90 °C, 450/750 V
Levertijd: Op aanvraag; de levertijd staat in de offerte.

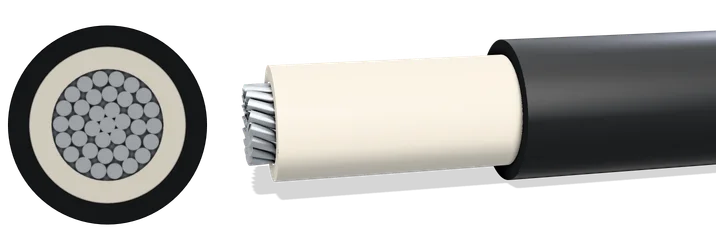

PV H1Z2Z2-K
Halogeenvrije solarkabel, 1,5 kV DC
Levertijd: Op aanvraag; de levertijd staat in de offerte.
NYM-J
PVC-gemantelde installatiekabel, 300/500 V
Levertijd: Op aanvraag; de levertijd staat in de offerte.

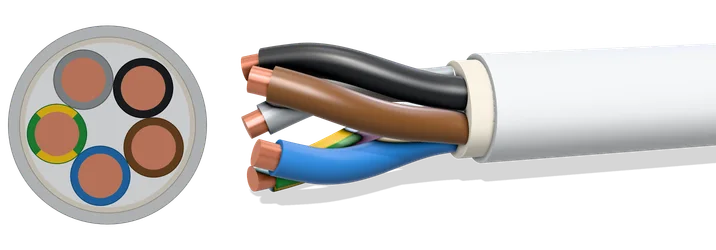

NHXMH
Halogeenvrije gemantelde installatiekabel, 300/500 V
Levertijd: Op aanvraag; de levertijd staat in de offerte.

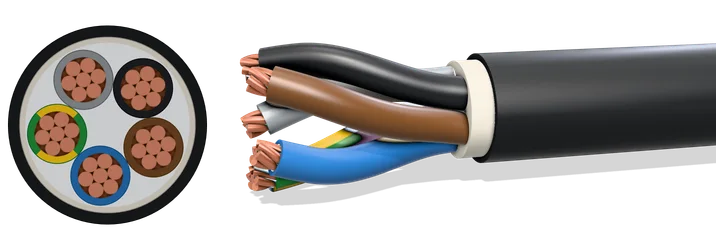

N2XH
Halogeenvrije energiekabel, 0,6/1 kV
Levertijd: Op aanvraag; de levertijd staat in de offerte.

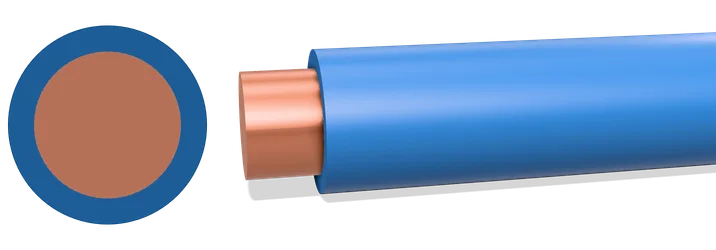

VOB
Belgische PVC-installatiedraad (H07V-U/-R), 450/750 V
Levertijd: Op aanvraag; de levertijd staat in de offerte.
XVB
Belgische NBN installatie- en energiekabel, Cu/XLPE/PVC, 0,6/1 kV
Levertijd: Op aanvraag; de levertijd staat in de offerte.

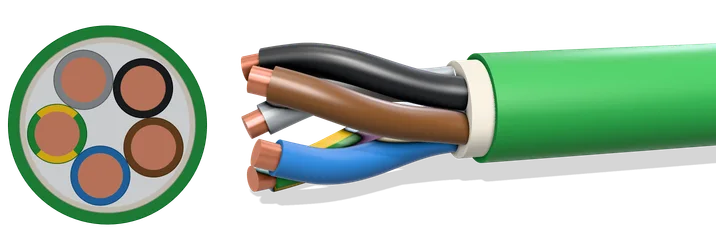

XGB
Belgische NBN halogeenvrije installatie- en energiekabel, Cca, 0,6/1 kV
Levertijd: Op aanvraag; de levertijd staat in de offerte.
Waar installatiekabel voor dient
Installatiekabel is de vaste bekabeling in gebouwen: van verdeler naar groepen, naar verlichting en naar machines. YMvK is het werkpaard voor 0,6/1 kV, met XLPE-isolatie en een PVC-mantel die binnen, buiten en in de grond mag. H05V-K en H07V-K zijn de flexibele enkeladers voor schakelkasten en buisinstallatie, op 300/500 V en 450/750 V. Moet de kabel door een lastige route, dan is er kabel met fijndradig koper klasse 5: YMvK ss Cca, RV-K met PVC-mantel (Eca) en de halogeenvrije RZ1-K (AS) (Cca). Ook soepele kabel wordt in grote doorsnedes stijver; de buigradius staat per type op de productpagina.
Zonne-installaties vragen een eigen type. De H1Z2Z2-K volgt EN 50618 voor 1,5 kV DC, is halogeenvrij en bestand tegen UV en temperaturen tot 120 °C gedurende 20.000 uur. De standaardmaten van 2,5 tot 25 mm² in zwart en rood dragen het TÜV-keurmerk. Een gewone installatiekabel is daar niet voor gemaakt.
CPR-klasse: wat de specificatie vraagt
Sinds de Bouwproductenverordening (CPR, via EN 50575) draagt elke vast geïnstalleerde kabel een reactie-op-brandklasse. Het Bbl stelt per gebruiksfunctie en ruimte de minimumklasse (tabel 4.42); NEN 8012-1 helpt bij de keuze per ruimte. YMvK Cca heeft KEMA-KEUR en voldoet overal waar het Bbl Dca of Cca vraagt; een prestatieverklaring (DoP) volgt wanneer het project erom vraagt. Voor een extra beschermde vluchtroute vraagt het Bbl B2ca met rookklasse s1; daar kiest u een halogeenvrij type in B2ca.
H05V-K en H07V-K zijn Eca. Dat volstaat in een gesloten schakelkast, niet als vaste bekabeling door een gebouw. Welke klasse uw project vraagt, hangt af van de gebruiksfunctie en de ruimtesoort; stuur die twee mee met de specificatie. Wij toetsen het type en melden het als een andere klasse verplicht is.
Uit voorraad of op aanvraag
YMvK Cca ligt op eigen voorraad in Dordrecht, net als een aantal maten H07V-R en H07Z1-K in groen/geel. Besteld vóór 12.00 uur, doorgaans binnen 1–2 werkdagen op locatie, op haspel of in ring. De overige types leveren wij op bestelling. U krijgt de levertijd bij de prijs, niet erna.
| Type | Spanning | CPR | Norm | Geleider | Beschikbaarheid en levertijd |
|---|---|---|---|---|---|
| YMvK Cca | 0,6/1 kV | Cca-s2,d2,a3 | HD 604-S1-4D | Koper, klasse 1 of 2 (massief of meerdradig), IEC 60228 | Op voorraad 1–2 werkdagen uit voorraad |
| H07V-R | 450/750 V | Eca | EN 50525-2-31 | Meerdradig blank zacht koper, klasse 2 volgens IEC 60228 / EN 60228 | Op voorraad 1–2 werkdagen uit voorraad |
| H07Z1-K | 450/750 V | Cca-s1,d1,a1 | EN 50525-3-31 | Flexibel blank zacht koper, klasse 5 volgens IEC 60228 / EN 60228 | Op voorraad 1–2 werkdagen uit voorraad |
| YMvK ss Cca | 0,6/1 kV | Cca-s2,d2,a3 | HD 604-S1-4D | Koper, klasse 5 (fijndradig, flexibel, ‘supersoepel’), IEC 60228; geleiderweerstand volgens klasse 2 | Op aanvraag De levertijd staat in de offerte. |
| YMz1K | 0,6/1 kV | Cca-s1,d1,a1 | NEN 3618 / HD 604 | Blank koper, massief klasse 1 (RE, tot 6 mm²) of meerdradig klasse 2 (RM, vanaf 10 mm²) volgens IEC 60228 | Op aanvraag De levertijd staat in de offerte. |
| YMz1K-ss | 0,6/1 kV | Cca-s1,d1,a1 | NEN 3618 / HD 604 | Blank koper, flexibele fijndradige geleider, klasse 5 volgens IEC 60228 | Op aanvraag De levertijd staat in de offerte. |
| RV-K | 0,6/1 kV | Eca | UNE 21123-2 / IEC 60502-1 | Blank koper, soepel, klasse 5 volgens EN 60228 | Op aanvraag De levertijd staat in de offerte. |
| RZ1-K (AS) | 0,6/1 kV | Cca-s1b,d1,a1 | UNE 21123-4 | Blank koper, soepel, klasse 5 volgens EN 60228 | Op aanvraag De levertijd staat in de offerte. |
| H05V-K | 300/500 V | Eca | EN 50525-2-31 (HD 21.3 / IEC 60227-3) | Flexibel fijndradig blank zacht koper, klasse 5 volgens IEC 60228 | Op aanvraag De levertijd staat in de offerte. |
| H07V-K | 450/750 V | Eca | EN 50525-2-31 (HD 21.3 / IEC 60227-3) | Flexibel fijndradig blank zacht koper, klasse 5 volgens IEC 60228 | Op aanvraag De levertijd staat in de offerte. |
| H05V-U | 300/500 V | Eca | EN 50525-2-31 | Massief blank zacht koper, klasse 1 volgens IEC 60228 / EN 60228 | Op aanvraag De levertijd staat in de offerte. |
| H07V-U | 450/750 V | Eca | EN 50525-2-31 | Massief blank zacht koper, klasse 1 volgens IEC 60228 / EN 60228 | Op aanvraag De levertijd staat in de offerte. |
| H05V2-K | 300/500 V | Eca | EN 50525-2-31 | Fijndradig blank zacht koper, klasse 5 volgens IEC 60228 / EN 60228 | Op aanvraag De levertijd staat in de offerte. |
| H07V2-K | 450/750 V | Eca | EN 50525-2-31 / BS 6231 / UL 1015 | Koper, blank, klasse 5 (fijndradig / flexibel), IEC 60228 | Op aanvraag De levertijd staat in de offerte. |
| H05Z1-K | 300/500 V | Dca-s2,d2,a2 | EN 50525-3-31 | Flexibel blank zacht koper, klasse 5 volgens IEC 60228 / EN 60228 | Op aanvraag De levertijd staat in de offerte. |
| H07Z1-U | 450/750 V | Cca-s1,d2,a1 | EN 50525-3-31 | Massief blank zacht koper, klasse 1 volgens IEC 60228 / EN 60228 | Op aanvraag De levertijd staat in de offerte. |
| H07Z1-R | 450/750 V | Cca-s1,d2,a1 | EN 50525-3-31 | Meerdradig blank zacht koper, klasse 2 volgens IEC 60228 / EN 60228 | Op aanvraag De levertijd staat in de offerte. |
| H07Z-K | 450/750 V | Eca | EN 50525-3-41 | Flexibel blank zacht koper, klasse 5 volgens IEC 60228 / EN 60228 | Op aanvraag De levertijd staat in de offerte. |
| PV H1Z2Z2-K | 1,5 kV DC | Eca | EN 50618 | Elektrolytisch gegloeid vertind koper, klasse 5 (flexibel), IEC 60228 / EN 60228 | Op aanvraag De levertijd staat in de offerte. |
| NYM-J | 300/500 V | Eca | DIN VDE 0250-204 | Blank koper, massief klasse 1 (1,5-10 mm²) of meerdradig klasse 2 (16-35 mm²) volgens IEC 60228 / DIN VDE 0295 | Op aanvraag De levertijd staat in de offerte. |
| NHXMH | 300/500 V | Cca-s1,d2,a1 | DIN VDE 0250-214 | Blank koper, massief klasse 1 (1,5-10 mm²) of meerdradig klasse 2 (16-35 mm²) volgens IEC 60228 / DIN VDE 0295 | Op aanvraag De levertijd staat in de offerte. |
| N2XH | 0,6/1 kV | Cca-s1,d1,a1 | DIN VDE 0276-604 (HD 604) | Blank koper, massief klasse 1 of meerdradig klasse 2 volgens IEC 60228 / DIN VDE 0295; rond of sectorvormig in de grotere maten | Op aanvraag De levertijd staat in de offerte. |
| VOB | 450/750 V | Eca | NBN C 32-123 / HD 21.3 | Blank zacht koper: massief klasse 1 (H07V-U) in de kleine maten, meerdradig klasse 2 (H07V-R) vanaf 6 mm², volgens IEC 60228. Een soepele VOBs-uitvoering met klasse 5-geleider (H07V-K) is leverbaar | Op aanvraag De levertijd staat in de offerte. |
| XVB | 0,6/1 kV | Cca-s3,d2,a3 | NBN HD 604-4-G | Blank zacht koper, massief klasse 1 (RE) of meerdradig klasse 2 (RM) volgens IEC 60228. XVB-F2: massief klasse 1 | Op aanvraag De levertijd staat in de offerte. |
| XGB | 0,6/1 kV | Cca-s1,d2,a1 | NBN HD 604-5-L | Blank zacht koper, massief klasse 1 (RE) of meerdradig klasse 2 (RM, vanaf 16 mm²) volgens IEC 60228 | Op aanvraag De levertijd staat in de offerte. |
Wat is het verschil tussen YMvK en YMvKas?
YMvKas is YMvK met een aardscherm ("as"). Dat is een staaldraadomvlechting (VO) of staaldraadwapening (VG) die de kabel mechanisch beschermt en ook als aarde dient; een groen/gele ader heeft YMvKas daarom niet. YMvKas staat bij grondkabel, YMvK is de ongewapende variant voor vaste installatie.
Mag H07V-K direct onder stucwerk?
Nee. H07V-K en H05V-K horen in buis, in gesloten kanalen of in schakelkasten. Direct onder stucwerk of in de grond is niet toegestaan; de gebruiksrichtlijn HD 516 en NEN 1010 schrijven buis of kanaal voor.
Welke doorsnedes YMvK liggen op voorraad?
De gangbare doorsnedes YMvK Cca liggen in Dordrecht. Stuur het aantal aders, de doorsnede en het aantal meters mee, dan hoort u snel wat direct kan en wat wij op bestelling leveren.
Is RV-K geschikt voor buiten en in de grond?
Ja. RV-K kan in de grond, in buis en in de open lucht, en is geschikt voor natte omgevingen. Volgens NEN 1010:2020 mag ongewapende kabel als RV-K de grond in, mits diep genoeg. De uitgave uit 2015, die wettelijk nog geldt, vraagt daarvoor extra bescherming, zoals een buis. Voor mechanische belasting kiest u de gewapende RZ1MZ1-K(AS).
